DFR0559

Board para Panel Solar de 5V

Esta board de administración de energía para panel solar ha sido diseñada para alimentar proyectos basados en IOT y energías renovables, como complemento de seguridad, eficiencia y gestión energética.

Éste módulo ha sido diseñado pensando en la compatibilidad con paneles de 5VDC con una tecnología MPPT que permite alcanzar el máximo punto de poder energético que ofrecen los paneles solares. El módulo puede entregar una corriente de carga de 900mA para una batería de litio, y los conversores DC-DC pueden dar una tensión de hasta 5VDC @ 1A para energizar tarjetas arduino y similares. Como protecciones ha sido implementado un circuito de protección contra conexión inversa del panel y protecciones contra sobretemperatura y cortocircuito que mejoran la estabilidad y durabilidad del sistema.

Caracteristicas:

• Algoritmo integrado MPPT que maximiza la eficiencia del panel solar.
• Doble modo de carga: solar/USB
• Fuente de suministro de  5V Conmutada para energizar tarjetas.
• Sistema de protección general

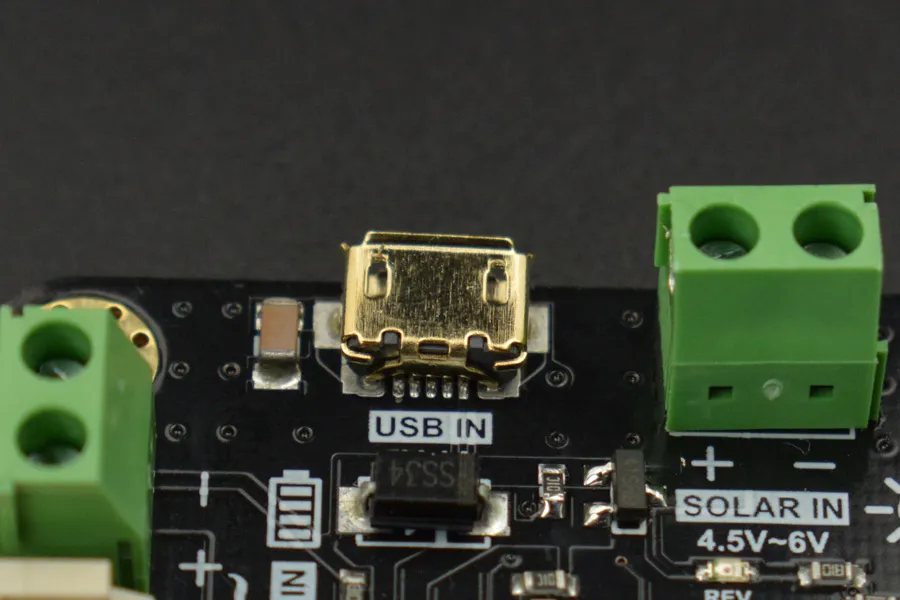

• Conector USB con protección ESD

Aplicaciones:

• Sistema de Monitoreo inteligente soportado por energía solar.
• Sistemas robóticos soportados por energía solar
• Lámparas pequeñas tipo LED basadas en energía solar.
• Power Bank solar

Especificaciones:

• Sistema energético basado en IC: CN3065
• Entrada de panel solar de 4.5~6V
• Batería compatible: 3.7 Celda sencilla Li-polymer/Li-ion battery.
• Voltaje de salida 5V @ 1A
• Protecciones contra sobrecarga en la batería y polarización inversa.

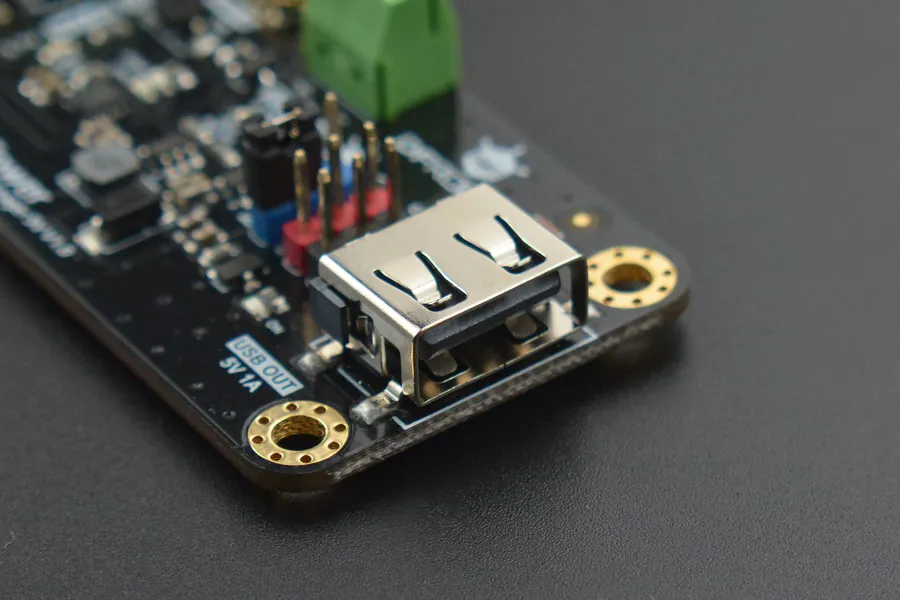

• Protección contra cortocircuito en la salida 5V/USB out
• Protección contra polarización inversa del panel solar.
• Rango de operación -40°C ~ 85°C
• Dimensiones 33mm x 63mm
• Compatible con Panel Solar FIT0601
