DEV-23387.

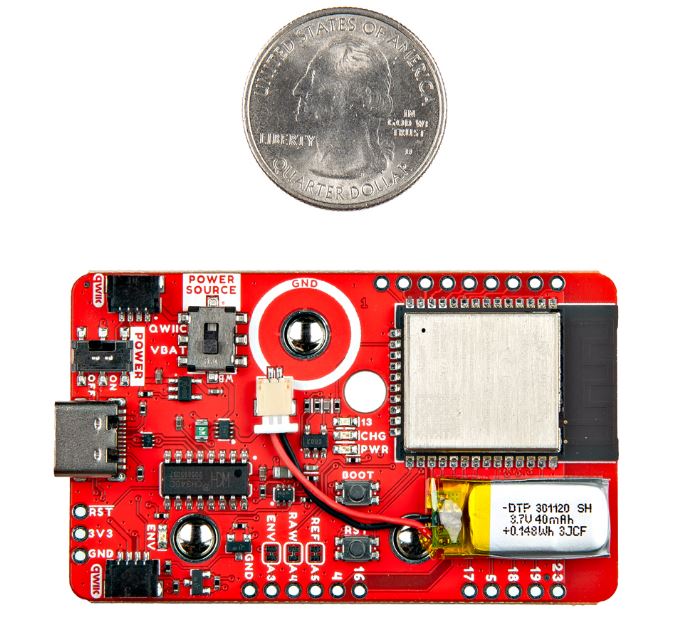

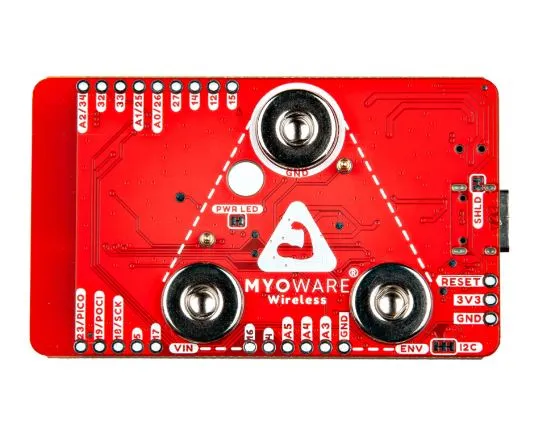

El escudo inalámbrico MyoWare® 2.0 está diseñado para recibir lecturas del sensor muscular MyoWare 2.0 y transmitir datos del sensor de forma inalámbrica con el ESP32-WROOM . Este escudo también incluye una batería LiPo incorporada para alimentar de forma remota el sensor muscular y el módulo ESP32. El Wireless Shield está equipado con conectores a presión y pines pogo de perfil bajo en el tablero, por lo que puede apilarlo fácilmente en la parte superior del sensor muscular MyoWare 2.0. Simplemente seleccione una fuente de alimentación y coloque el interruptor de encendido en la posición ON para darle al sensor toda la potencia que necesita para realizar su magia mioeléctrica.

El USB tipo C de la placa y el convertidor USB a serie CH340 permiten la programación vía serie utilizando el IDE de Arduino. Como era de esperar, un botón de reinicio reinicia el ESP32. La placa incorpora varios circuitos de protección: diodos de protección ESD para las líneas de datos USB, un fusible PTC reiniciable para VUSB y diodos ideales para protección en las redes VUSB y VBATT.

Cada placa viene con una batería de polímero de litio (LiPo) de una sola celda de 40 mAh conectada a ella. La batería se puede recargar a través del conector USB tipo C y su circuito de carga LiPo dedicado está configurado a una velocidad de carga de aproximadamente 40 mA. Operar su sensor muscular MyoWare 2.0 con batería y transmitir datos de forma inalámbrica permite un aislamiento completo de la red eléctrica.

La potencia se regula hasta 3,3V. Los usuarios pueden seleccionar su fuente de alimentación y encender/apagar la placa con los interruptores incluidos. También se completa un botón para colocar manualmente el ESP32 en modo de cargador de arranque. Este botón también se puede utilizar como botón de uso general. La placa está equipada con dos conectores Qwiic horizontales y resistencias pull-up de 2,2 kΩ si decide incluir dispositivos adicionales habilitados para Qwiic. Los orificios pasantes chapados (PTH) estándar con una separación de 0,1″ separan algunos de los pines del módulo ESP32 en el borde de la placa para los usuarios.

  • Voltaje de Alimentación: 5V a través del conector USB tipo C.
  • Voltaje de salida: 3,3 V mediante regulador de voltaje (RT9080), 3,3 V a través del conector Qwiic.
  • Diodos de protección ESD para líneas de datos USB.
  • Diodos ideales para protección en las redes VBATT y VUSB.
  • Fusible PTC reajustable (clasificado 6 V/500 mA).
  • interruptores: Fuente de alimentación, Encendido / apagado.
  • Batería LiPo incorporada: Capacidad nominal: 40 mAh, Voltaje nominal: 3,7 V.
  • Regulador de voltaje:  3,3 V.
  • Factor de forma del sensor muscular MyoWare® 2.0:  3 pines hembra (potencia y salida de envolvente EMG).
  • Módulo Espressif ESP32-WROOM.
  • Convertidor de USB a serie CH340.
  • 2x conectores Qwiic.
  • Resistencias pull-up de 2,2 kΩ.
  • Botón:  Reiniciar, Propósito general/cargador de arranque.
  • LED:  PWR – Indicador de encendido, CHG – Estado de carga, 13 – Usuario, ENV- Envelope.
  • Board Dimensions: 63.5mm x 38.000mm (2.50in. x 1.50in.).

Dimensiones del tablero.[AQUÍ].



Importante: MyoWare y Wireless Shield no están diseñados para usarse en el diagnóstico de enfermedades u otras afecciones, ni en la cura, el tratamiento de mitigación o la prevención de enfermedades en un hombre u otros animales.
