DEV-12757

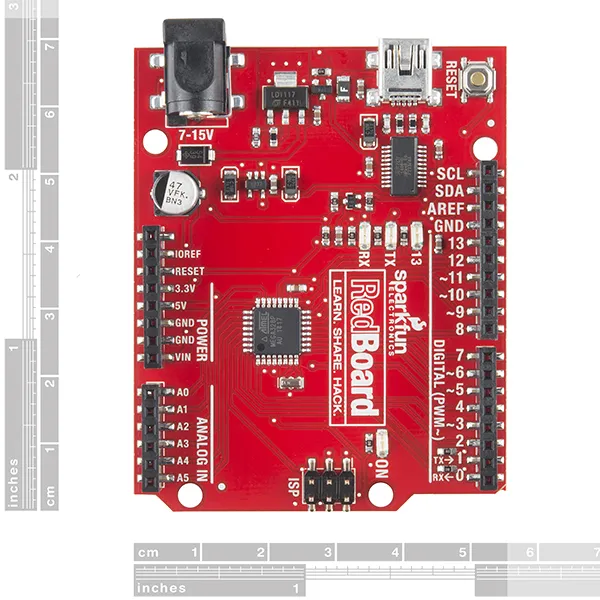

RedBoard SparkFun programada como Arduino Uno

La RedBoard SparkFun combina la simplicidad del bootloader del Arduino Uno, la estabilidad del FTDI (descontinuada desde el Arduino Duemilanove) y la compatibilidad con Shields R3 del último Arduino Uno R3. La RedBoard puede programarse utilizando un cable MiniUSB (NO INCLUIDO) y el IDE de Arduino: Solo debes conectar esta tarjeta , seleccionar “Arduino UNO” del menú de boards y seleccionar el puerto COM apropiado. Esta tarjeta tiene todos los periféricos acostumbrados: 14 pines Digitales de entrada/salida con 6 pines de PWM, 6 entradas análogas, UART, SPI e interrupciones externas. Esta tarjeta cambia la configuración de los puertos SDA, SCL y IOREF, de tal forma que es compatible con futuros shields. Esta versión añade un header ISP de tipo SMD para usarlo con shields.

Puedes alimentar esta tarjeta a través del puerto mini USB o a través del jack. El regulador montado en esta tarjeta funciona con un voltaje entre 7 VDC y 15 VDC. Debes tener cuidado con las cargas que se conecten a esta tarjeta, ya que su salida de corriente es limitada. Utiliza cargas que consuman menos de 800 mA! Con la salida de 3,3 VDC debes utilizar cargas de menos de 150 mA

La tarjeta utiliza un microcontrolador ATMega328 con programación por puerto FTDI. Tiene una memoria flash de 32 K y una velocidad de 16 MHz.
