COM-13795

Arreglo de LEDs SparkFun 8×7

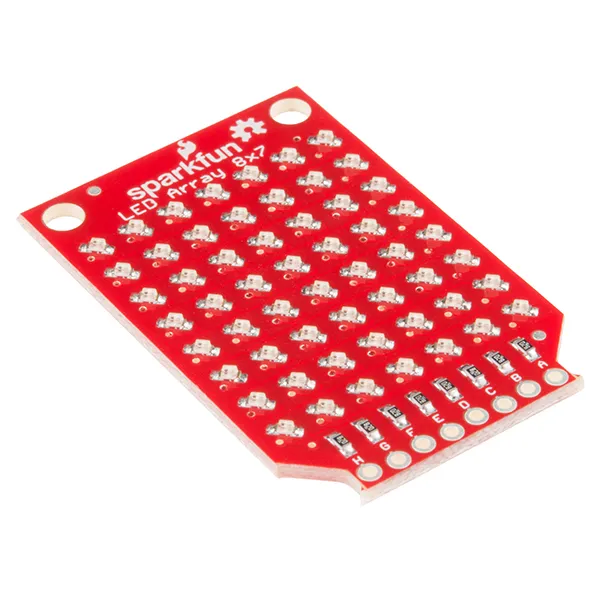

Esta malla de LEDs de tamaño 8×7 (56 LEDs en total) requiere de tan solo ocho pines de conexión. Las librerías existentes para controlar este arreglo están hechas para Arduinos con microcontroladores tipo ATmega168 y ATmega328. Este arreglo de LEDs fue diseñado para ser utilizado en conjunto con la BadgerStick como una forma divertida e interactiva en la que puedes aprender sobre conexiones y programación.

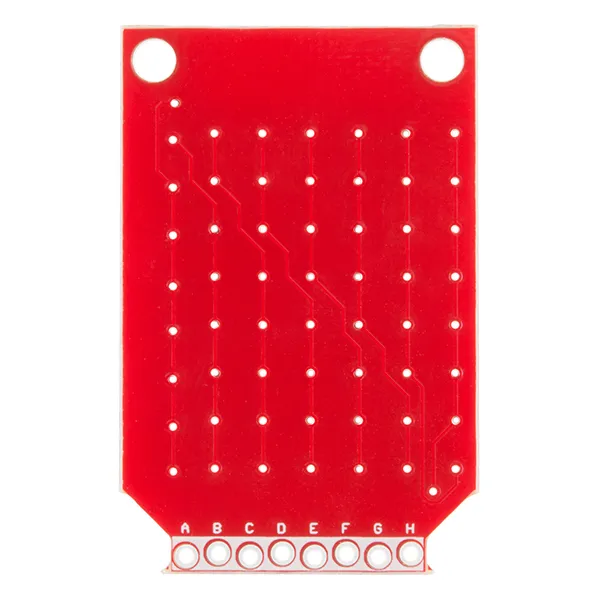

Esta tarjeta utiliza la técnica Charlieplexing para controlar los LED individualmente, lo que significa que utiliza un número reducido de GPIO (a diferencia de la mayor parte de arreglos de LEDs). A través del Charlieplexing es posible controlar todos los 56 LEDs con un total de 8 pines (marcados con letras de la ‘A’ a la ‘H’). Con una programación sencilla serás capaz de encender cada uno de los LEDs de forma particular, con una frecuencia lo suficientemente alta, podrás crear imágenes sencillas y texto.

Para más información puedes visitar esta página.
