CD4541

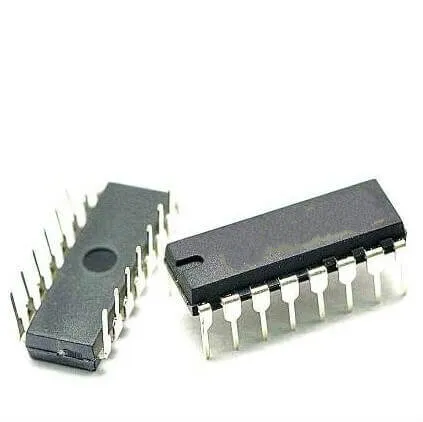

CD4541 – Temporizador Programable CMOS con Oscilador y Contador de 16 Etapas

El CD4541 es un circuito integrado temporizador programable de la familia CMOS 4000, diseñado para generar retardos de tiempo precisos y señales periódicas mediante un oscilador interno y un contador binario de 16 etapas. Este IC es ampliamente utilizado en circuitos de temporización, control automático, señalización y activación de cargas en proyectos de electrónica industrial, educativa y de automatización. Gracias a su compatibilidad con amplio rango de voltaje y su bajo consumo característico de la tecnología CMOS, el CD4541 resulta ideal tanto para prototipos como para diseños de producción.

Características principales

• Oscilador RC interno configurable mediante componentes externos (R y C), sin necesidad de cristal
• Contador binario interno de 16 etapas que permite relaciones de división de frecuencia de 2⁸ a 2¹⁶
• Salida seleccionable en modo monoestable (un pulso) o astable (señal periódica continua)
• Función de auto-reset configurable mediante pin dedicado para reinicio automático del contador
• Bajo consumo de corriente en reposo, propio de la tecnología CMOS
• Compatible con lógica TTL y CMOS gracias a su amplio rango de alimentación

Especificaciones técnicas

• Tensión de alimentación (VDD): 3V a 15V DC
• Tecnología: CMOS (familia 4000B)
• Empaque: DIP-14 (14 pines, montaje en orificio pasante)
• Número de etapas del contador: 16 etapas binarias
• Frecuencia del oscilador: determinada por R y C externos
• Temperatura de operación: -40°C a +85°C (rango industrial típico)
• Salida activa alta o activa baja, seleccionable por pin

Aplicaciones

• Temporizadores de encendido y apagado automático en circuitos de control de iluminación o motores
• Generación de retardos largos en sistemas de alarma y vigilancia electrónica
• Circuitos de watchdog para reinicio automático de microcontroladores ante fallas
• Señalización periódica en equipos de medición e instrumentación
• Divisores de frecuencia programables en proyectos de electrónica digital
• Activación secuencial de etapas en automatismos industriales de bajo costo

El CD4541 es una solución compacta y flexible para cualquier aplicación que requiera temporización precisa sin depender de un microcontrolador. Su capacidad de operar con un amplio rango de voltaje y su contador de 16 etapas lo hacen especialmente valioso en diseños donde se necesitan retardos largos con pocos componentes externos. Es un componente de referencia para estudiantes de electrónica, ingenieros de diseño y técnicos que trabajan con circuitos de control, automatización y señalización.
