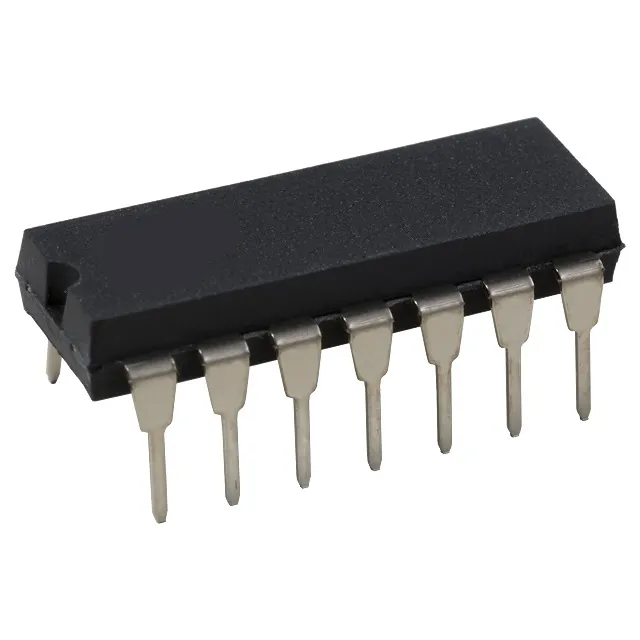

CD4082 – Circuito Integrado CMOS Dual de Compuertas AND de 4 Entradas

El CD4082 es un circuito integrado digital perteneciente a la familia CMOS 4000 que incorpora dos compuertas AND independientes, cada una con cuatro entradas. Se utiliza en el diseño de sistemas lógicos digitales donde es necesario verificar que cuatro condiciones se cumplan al mismo tiempo antes de activar una salida. Resulta indispensable en circuitos de control, decodificación de señales, automatización y como bloque funcional en proyectos de electrónica digital, tanto en entornos educativos como en aplicaciones industriales.

Características principales

• Dos compuertas AND completamente independientes con 4 entradas cada una en un solo encapsulado
• Tecnología CMOS: consumo de corriente mínimo en reposo, ideal para sistemas alimentados con batería
• Amplio rango de alimentación de 3V a 15V, compatible con sistemas de 5V, 9V y 12V
• Alta inmunidad al ruido, característica inherente de la serie CMOS 4000
• Empaque 14-DIP estándar, compatible con protoboard y tarjetas de circuito impreso (PCB)
• Salidas con capacidad de conducción suficiente para manejar etapas lógicas subsiguientes

Especificaciones técnicas

• Función lógica: AND de 4 entradas (dual)
• Número de compuertas: 2 independientes
• Tensión de alimentación (VDD): 3V a 15V
• Tecnología: CMOS Serie 4000
• Empaque: 14-DIP (Dual In-line Package)
• Número de pines: 14

Aplicaciones

• Decodificación de palabras de 4 bits en circuitos lógicos combinacionales
• Control de habilitación con múltiples condiciones simultáneas en sistemas secuenciales
• Implementación de funciones booleanas AND en circuitos de automatización y control industrial
• Detección de coincidencia de cuatro señales digitales en sistemas de supervisión
• Proyectos académicos y de laboratorio para enseñanza de álgebra booleana y lógica combinacional
• Etapas de lógica combinatoria en sistemas embebidos de bajo consumo energético

El CD4082 es una solución confiable para ingenieros, técnicos y estudiantes que trabajan con lógica digital y requieren implementar funciones AND de cuatro variables en un encapsulado compacto y versátil. Su amplio rango de voltaje de operación y su compatibilidad con toda la familia CMOS 4000 lo hacen adecuado tanto para prototipos en protoboard como para diseños definitivos en PCB, cubriendo desde aplicaciones educativas hasta sistemas de control con requisitos de bajo consumo.
