CD4069

CD4069 – Hex Inversor CMOS

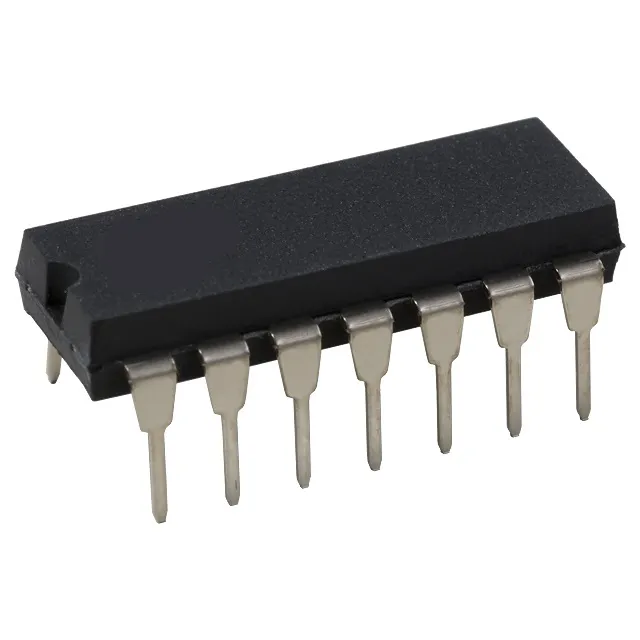

El CD4069 es un circuito integrado de la familia CMOS 4000 que contiene seis compuertas inversoras (NOT) independientes en un solo empaque DIP de 14 pines. Cada compuerta toma una señal lógica en su entrada y entrega el nivel opuesto en su salida: si entra un ‘1’ lógico, sale un ‘0’, y viceversa. Gracias a su amplio rango de alimentación y su bajo consumo de corriente, el CD4069 es una pieza fundamental en diseño lógico digital, acondicionamiento de señales y circuitos osciladores en aplicaciones industriales, educativas y de prototipado.

Características principales

• Seis inversores independientes en un solo encapsulado DIP-14, lo que permite optimizar el espacio en tarjetas de circuito impreso
• Amplio rango de tensión de alimentación: de 3 V hasta 15 V, compatible con sistemas de 5 V, 9 V y 12 V
• Tecnología CMOS con consumo de corriente en reposo extremadamente bajo, ideal para equipos alimentados por batería
• Alta inmunidad al ruido característica de la familia 4000, lo que lo hace robusto en entornos industriales
• Salidas con capacidad de manejo de carga suficiente para excitar directamente otros circuitos lógicos CMOS o TTL con adaptación de nivel
• Temperatura de operación extendida, habitualmente entre −55 °C y +125 °C según el fabricante

Especificaciones técnicas

• Número de compuertas: 6 inversores NOT independientes
• Tensión de alimentación (VDD): 3 V a 15 V
• Tecnología: CMOS (familia 4000B)
• Empaque: DIP-14 (14 pines, paso 2,54 mm)
• Número de pines de entrada/salida lógica: 6 entradas + 6 salidas
• Pines de alimentación: VDD (pin 14) y VSS/GND (pin 7)

Aplicaciones

• Inversión de señales lógicas en sistemas digitales con microcontroladores, FPGA o circuitos discretos
• Construcción de osciladores de baja frecuencia usando resistencias y condensadores externos junto con el CD4069
• Adaptación de niveles lógicos entre subsistemas que operan a tensiones distintas dentro de un mismo equipo
• Generación de señales complementarias (señal y su inversa) para drivers de puentes H y control de motores
• Retardos de señal y circuitos de temporización en etapas de control secuencial
• Prácticas de laboratorio y enseñanza de lógica combinacional en cursos de electrónica digital

El CD4069 es una solución versátil y de bajo costo para cualquier proyecto que requiera inversión lógica confiable. Su compatibilidad con la familia CMOS 4000 facilita la integración con otros circuitos como el CD4011, CD4013 o CD4017. Es especialmente adecuado para estudiantes, ingenieros y makers que trabajan en prototipos de control digital, instrumentación básica o sistemas embebidos donde el consumo energético y la flexibilidad de alimentación son factores determinantes.
