CABLE RIB 14H

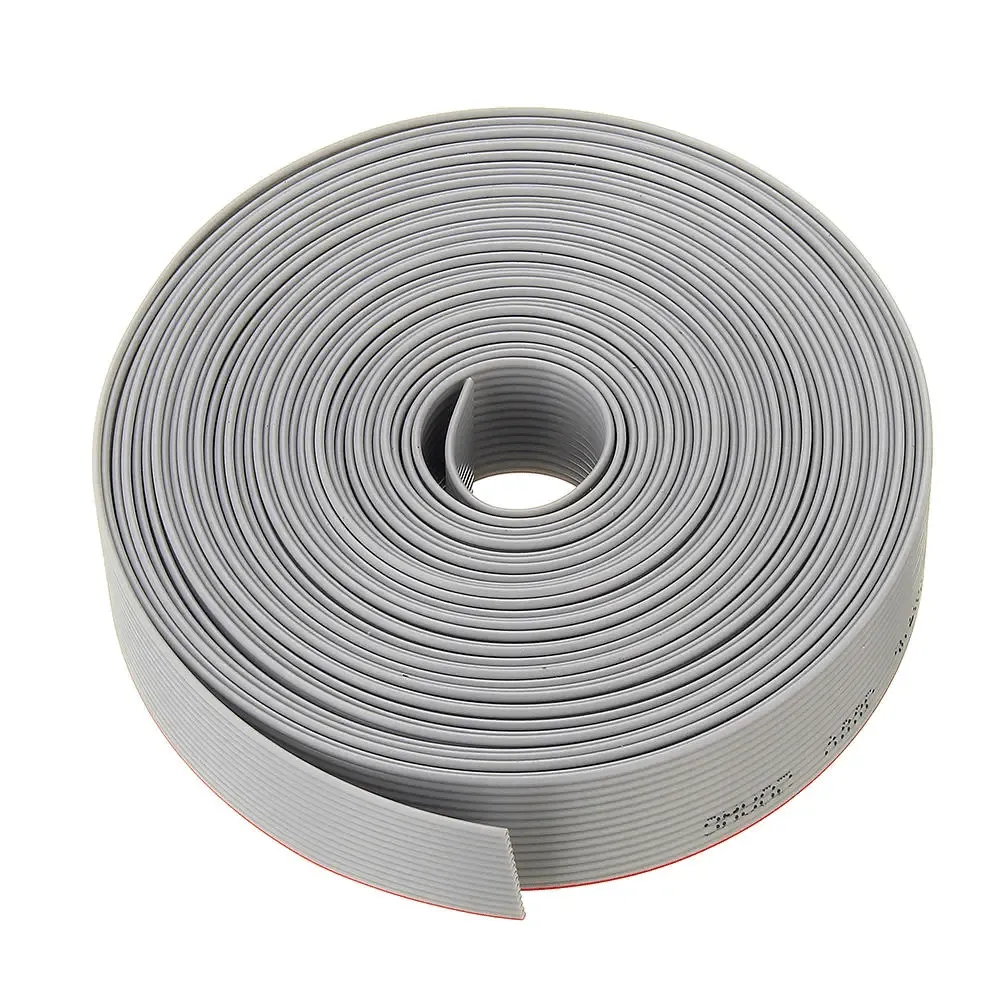

Cable Ribbon 14 Hilos (Cable RIB 14H)

El Cable RIB 14H es un cable plano multiconductor de 14 hilos diseñado para transmisión de señales digitales y analógicas en sistemas electrónicos de baja y media potencia. Su construcción en formato ribbon —conductores paralelos unidos en una sola cinta flexible— permite el tendido ordenado de múltiples señales simultáneas, reduciendo la inducción mutua entre conductores y facilitando la conexión mediante conectores IDC (Insulation Displacement Connector) de paso 1,27 mm o 2,54 mm. Es ampliamente utilizado en diseño de PCB, automatización industrial, equipos de cómputo y sistemas embebidos donde se requiere interconexión estructurada entre tarjetas o módulos.

Características principales

• Estructura plana de 14 conductores paralelos con aislamiento de PVC color gris
• Conductor de cobre estañado de calibre 28 AWG, con baja resistencia por unidad de longitud
• Flexibilidad mecánica que permite instalación en espacios reducidos sin riesgo de fractura
• Compatible con conectores IDC estándar de paso 2,54 mm (0,1″) ampliamente disponibles
• Codificación visual: hilo marcado en el conductor número 1 para orientación correcta del conector
• Se comercializa por metro lineal, permitiendo cortar la longitud exacta requerida

Especificaciones técnicas

• Número de conductores: 14 hilos
• Calibre del conductor: 28 AWG (0,081 mm²)
• Material del conductor: Cobre estañado
• Tensión nominal: 300 V AC/DC
• Temperatura de operación: -25 °C a +105 °C
• Aislamiento: PVC (Cloruro de Polivinilo)
• Color del aislamiento: Gris
• Paso entre conductores: 1,27 mm (estándar ribbon)

Aplicaciones

• Interconexión de buses de datos entre módulos en sistemas embebidos (bus I2C, SPI, UART paralelo)
• Conexión de unidades de disco, lectoras ópticas y periféricos en equipos de cómputo legacy (IDE/PATA)
• Enlace entre tarjetas madre e interfaces de expansión en PLCs y controladores industriales
• Cableado interno de paneles de control con múltiples entradas/salidas digitales
• Prototipado en laboratorio con tarjetas de desarrollo como Arduino, Raspberry Pi o FPGA mediante conectores de 14 pines
• Transmisión de señales de bajo nivel en instrumentación electrónica y equipos de medición

El Cable RIB 14H ofrece al ingeniero, técnico o desarrollador una solución estructurada para el tendido ordenado de múltiples señales en un solo conjunto. La combinación de conductor 28 AWG en cobre estañado con aislamiento PVC resistente a 105 °C lo hace adecuado para entornos con variaciones térmicas moderadas. Al adquirirlo por metro, es posible optimizar el consumo de material según la longitud real del recorrido en el equipo, evitando el desperdicio asociado a presentaciones de longitud fija. Para garantizar la integridad de la señal, se recomienda usar prensaconectores IDC calibrados y verificar la orientación del conductor marcado antes del ensamble.
