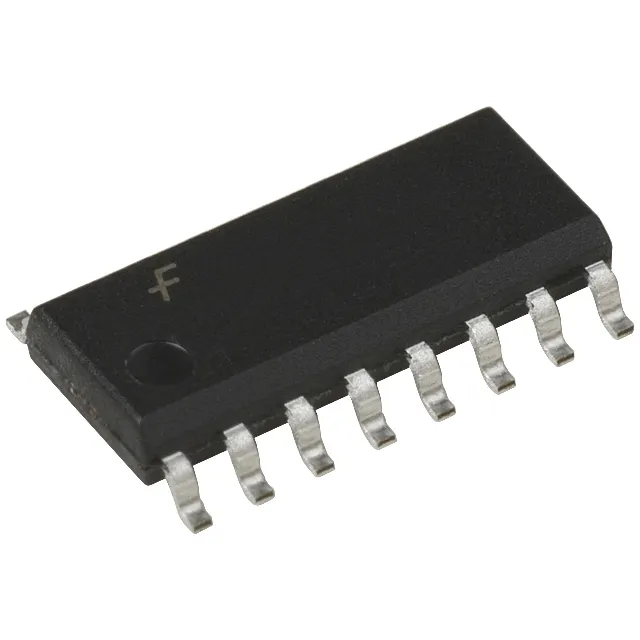

74HC283M – Sumador Binario de 4 Bits CMOS Alta Velocidad

El 74HC283M es un circuito integrado sumador binario de 4 bits con acarreo de entrada y salida, fabricado en tecnología CMOS de alta velocidad (HC). Está diseñado para realizar operaciones de suma aritmética en sistemas digitales, siendo un componente fundamental en el diseño de unidades aritmético-lógicas, contadores, comparadores y cualquier circuito que requiera procesamiento numérico binario. Su empaque SOIC-16 lo hace ideal para diseños de montaje superficial donde el espacio en la tarjeta es limitado.

Características principales

• Realiza la suma completa de dos números binarios de 4 bits con acarreo de entrada (Cin)
• Genera acarreo de salida (Cout) para encadenamiento con otros sumadores y operar sobre palabras de mayor longitud
• Tecnología High-Speed CMOS: combaja consumo de corriente en estado estático con tiempos de propagación reducidos
• Compatible con niveles lógicos TTL, lo que permite integrarse con familias 74LS, 74S y otros circuitos estándar
• Operación con rango de alimentación típico de 2 V a 6 V, adecuado para sistemas de 3,3 V y 5 V
• Empaque SOIC-16 de perfil reducido, compatible con procesos de soldadura por reflujo y ola

Especificaciones técnicas

• Referencia: 74HC283M
• Función lógica: Sumador binario completo de 4 bits
• Familia lógica: HC (High-Speed CMOS)
• Número de pines: 16
• Empaque: SOIC-16 (montaje superficial)
• Tensión de alimentación (VCC): 2 V – 6 V
• Entradas: A0–A3, B0–B3, Cin (acarreo de entrada)
• Salidas: S0–S3 (suma), Cout (acarreo de salida)

Aplicaciones

• Construcción de sumadores de mayor longitud de palabra mediante cascada de varios 74HC283M
• Diseño de unidades aritmético-lógicas (ALU) en sistemas digitales educativos y de prototipado
• Generación de direcciones en sistemas embebidos y microprocesadores discretos
• Corrección de código BCD en circuitos de visualización numérica
• Prácticas de laboratorio de electrónica digital: suma, complemento a dos y aritmética binaria
• Proyectos de FPGAs discretas y diseño lógico combinacional con componentes 74xx

El 74HC283M es una elección sólida para ingenieros, estudiantes y diseñadores que trabajan con lógica combinacional y necesitan realizar operaciones aritméticas binarias de forma eficiente y con bajo consumo. Su compatibilidad con la familia lógica estándar 74HC y su formato SOIC-16 lo convierten en un componente versátil tanto para prototipos en protoboard con adaptadores como para diseños finales en PCB de montaje superficial.
