74HC175

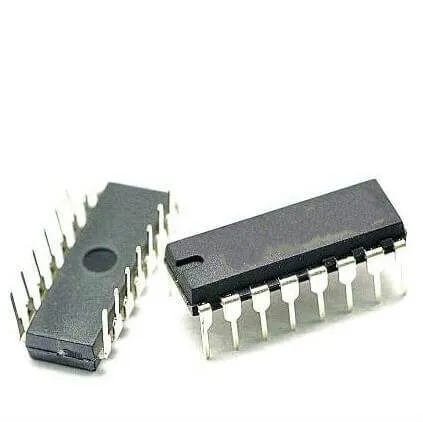

4 Flip-Flops tipo D con salidas complementarias. Tecnología High speed CMOS. Empaque 16-DIP.

Es un flip-flop de tipo D cuádruple con un circuito TTL transparente para implementar la lógica de flip-flop de tipo D. El 74175 cuenta con salidas complementarias de cada flip-flop. La información en las entradas D que cumplen con los requisitos de tiempo de configuración se transfiere a las salidas Q en el borde positivo del pulso de reloj. La activación del reloj se produce a un nivel de voltaje particular y no está directamente relacionada con el tiempo de transición del pulso positivo. Cuando la entrada del reloj está en el nivel alto o bajo, la señal de entrada D no tiene efecto en la salida. Este circuito es totalmente compatible para usar con la mayoría de los circuitos TTL.

Especificaciones:

• Tipo Flip-Flop: D.
• Tipo de salida lógica: Differential / Complementaria.
• Tensión de alimentación mínima: 4.75 V.
• Tensión de alimentación máxima: 5.25 V.
• Retardo de propagación: 13 ns.
• Frecuencia: 30 MHz.
• Corriente de salida: 8 mA.
• Temperatura de operación mínima: 0°C.
• Temperatura de operación máxima: 70°C.
• Encapsulado: DIP.
