74HC165M

Registro de desplazamiento de 8 bits entrada paralela – salida serial.

Son registros de desplazamiento de 8 bits en paralelo o en serie con salidas complementarias en serie (Q7 y Q^7)
disponibles desde la última etapa. Cuando la entrada de carga paralela (PL)  es LOW, los datos paralelos de las entradas D0 a D7 se se cargan en el registro de forma asíncrona. Cuando la entrada PL está en HIGH, los datos entran en el registro en serie en la entrada DS y se desplazan un lugar a la derecha (Q0→Q1→Q2, etc.) con cada
con cada transición de reloj positiva. Esta característica permite la expansión del convertidor de paralelo a serie escribiendo la salida Q7 a la  DS del dispositivo siguiente.

Especificaciones:

• Rango de voltaje: 2 V~ 6V.
• Rango de temperatura -55oC to 125oC.
• Tiempo de respuesta:
  •  2V  –  1000ns (Max)
  • 4.5V –  500ns (Max)
  • 6V –  400ns (Max)

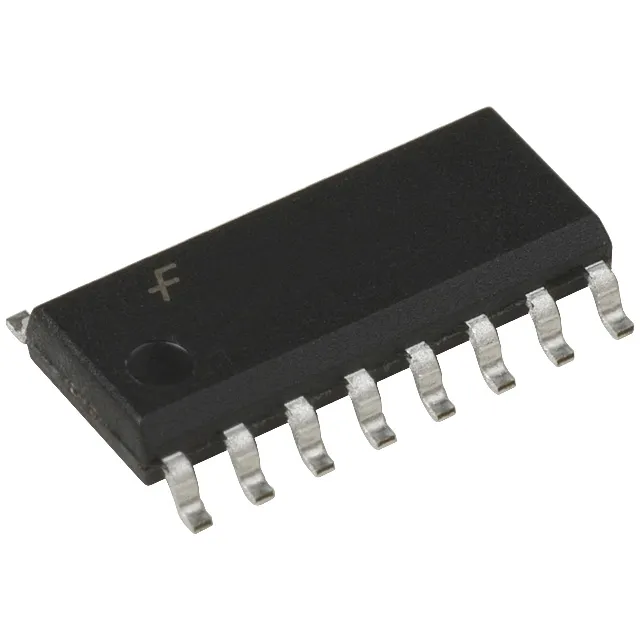

• Empaque 16-SOIC.
