WVS-16193

WVS-16193.

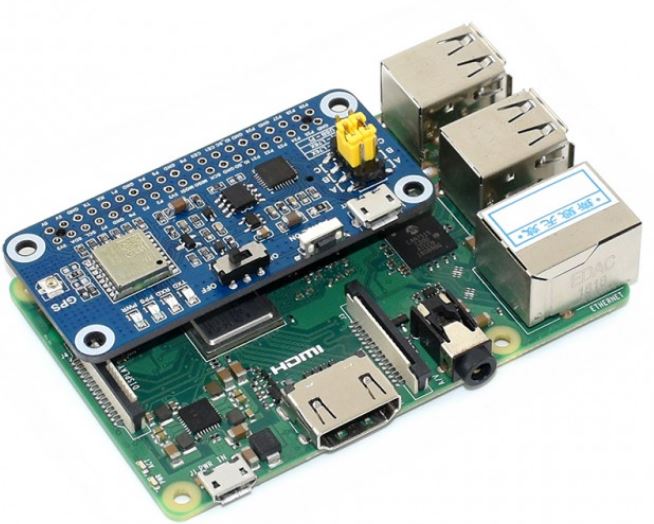

El WVS-16193 es un módulo HAT (Hardware Attached on Top) diseñado para añadir capacidades de posicionamiento global a tu Raspberry Pi. Este versátil dispositivo es compatible con múltiples sistemas GNSS (Global Navigation Satellite System): GPS, BDS (BeiDou) y QZSS (Quasi-Zenith Satellite System), lo que garantiza una localización rápida y precisa en cualquier parte del mundo.

Características Destacadas:

• Compatibilidad: Funciona con Raspberry Pi (todas las versiones), Jetson Nano y otras plataformas populares.
• Multi-GNSS: Admite GPS, BDS y QZSS para un posicionamiento más robusto y fiable.
• EASY™: Tecnología de predicción de seguimiento automático para un posicionamiento más rápido.
• AlwaysLocate™: Control inteligente del modo periódico para ahorrar energía.
• DGPS y SBAS: Compatible con sistemas de aumento de precisión para una mayor exactitud.
• Comunicación UART: Velocidades de transmisión configurables (4800~115200 bps).
• Soporte para batería: Permite el uso de una batería recargable ML1220 para preservar datos y agilizar los inicios.
• Indicadores LED: Cuatro LEDs indican el estado de funcionamiento del módulo.
• Recursos de desarrollo: Incluye ejemplos y documentación para diversas plataformas.

Especificaciones Técnicas:

• Bandas: GPS L1 (1575.42 MHz), BD2 B1 (1561.098 MHz)
• Canales: 33 seguimiento, 99 adquisición, 210 PRN
• Precisión: <2.5 m CEP (Circular Error Probable) en modo autónomo
• Tiempo de primera localización (TTFF): <15s (arranque en frío), <5s (arranque en caliente), <1s (arranque en caliente) con EASY™
• Sensibilidad: -148 dBm (adquisición), -163 dBm (seguimiento)
• Rendimiento dinámico: Altitud máxima 18000 m, velocidad máxima 515 m/s, aceleración máxima 4G
• Interfaz: UART
• Protocolos: NMEA 0183, PMTK
• Voltaje: 5V / 3.3V
• Corriente: 13 mA
• Temperatura de funcionamiento: -40°C a 85°C
• Dimensiones: 65 mm x 30.5 mm

Aplicaciones:

• Rastreo de vehículos y activos: Ideal para sistemas de gestión de flotas y seguimiento de mercancías.
• Sistemas de seguridad: Proporciona datos de localización para aplicaciones de seguridad y vigilancia.
• PDA industriales: Habilita la funcionalidad de GPS en dispositivos portátiles robustos.
• Aplicaciones GIS: Permite recopilar datos de ubicación precisos para sistemas de información geográfica.
• Proyectos de robótica y navegación autónoma: Ayuda a robots y drones a conocer su ubicación y planificar rutas.

El L76X Multi-GNSS HAT es una solución completa y de alto rendimiento para añadir capacidades de posicionamiento global a tus proyectos con Raspberry Pi y otras plataformas. Su compatibilidad con múltiples sistemas GNSS, su precisión, su bajo consumo de energía y sus funciones avanzadas lo convierten en una excelente opción para una amplia gama de aplicaciones.

1. L76B module
2. CP2102: USB TO UART converter
3. CAT24C32: EEPROM
4. RT9193-33: power manager
5. Backup mode wakeup button
6. Standby switch
7. Indicators:
   • RXD/TXD: UART RX/TX indicator
   • PPS: GPS status indicator
   • PWR: power indicator
8. Raspberry Pi GPIO connector: for connecting with Raspberry Pi
9. USB TO UART port

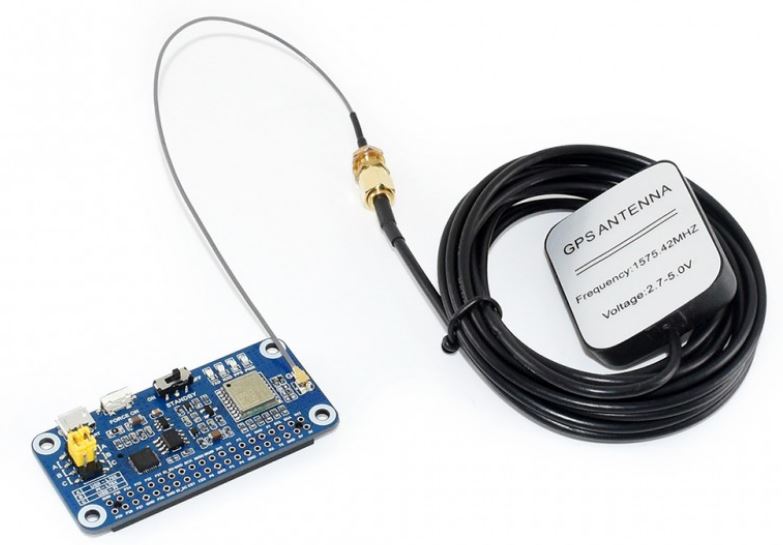

10. GNSS antenna connector

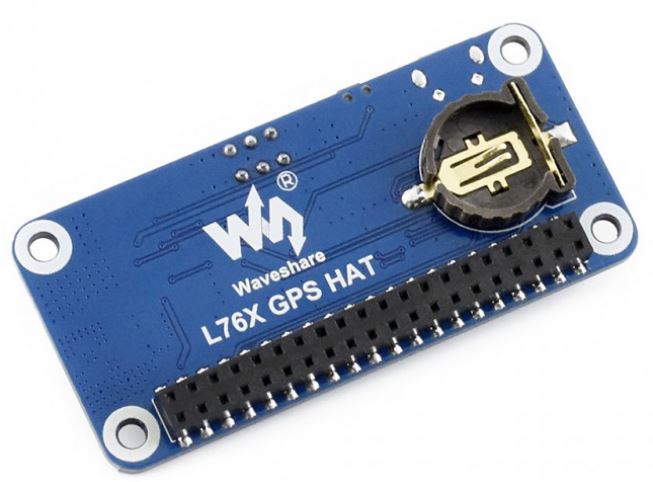

11. Battery holder: supports ML1220 rechargeable battery, for preserving ephemeris information and hot starts
12. UART selection jumpers
    • A: control the L76B through USB TO UART
    • B: control the L76B through Raspberry Pi
    • C: access Raspberry Pi through USB TO UART

Especificaciones y guía. [AQUÍ].
