TARJETA TLP281-4

TARJETA TLP281-4.

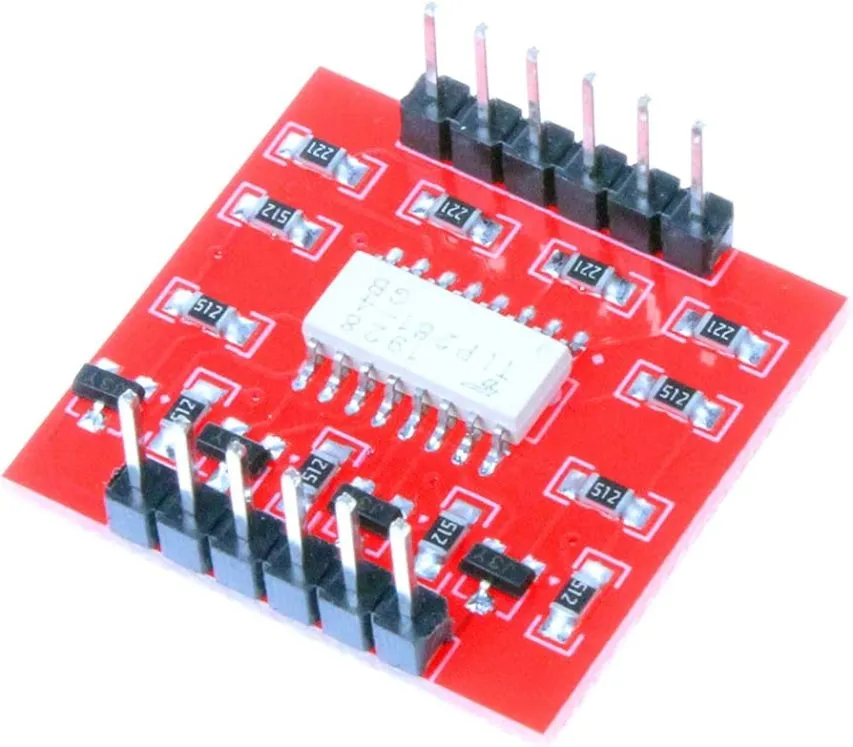

Esta placa es útil para conectar sistemas digitales (como un microcontrolador de 5V) a un sistema de alto voltaje o ruidoso. Esta placa aísla eléctricamente un controlador del sistema de alta potencia mediante el uso de un CI optoaislador. Este CI tiene cuatro LEDs y cuatro fotodiodos incorporados. Esto permite que el lado de bajo voltaje controle un lado de alto voltaje.

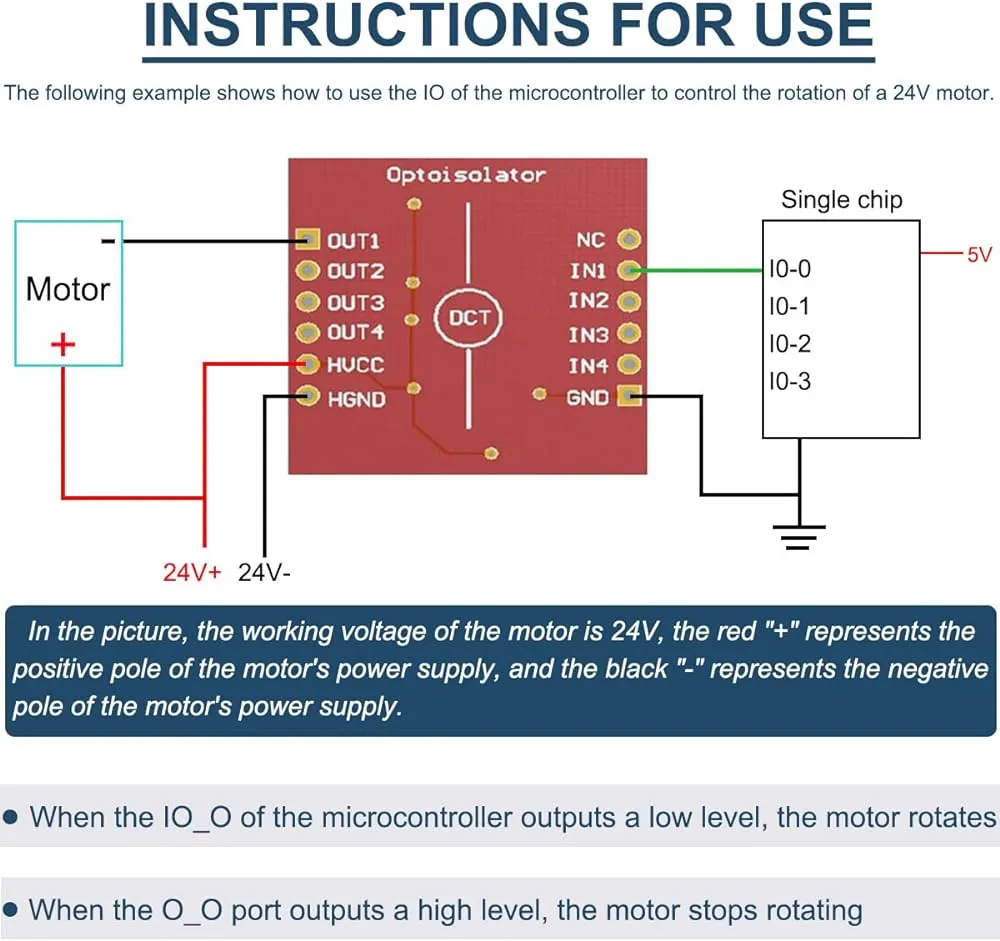

• A menudo usamos esta placa para permitir que un microcontrolador controle servos u otros motores que usan un voltaje más alto que la lógica TTL en el micro (3.3V o 5V) y que pueden causar interferencias electromagnéticas con nuestro sistema cuando los motores se encienden y apagan. * Esta placa aislará los sistemas, creando una especie de barrera de ruido eléctrico entre dispositivos.
• Esta placa utiliza el optoaislador TLP281 y transistores discretos para corregir la lógica. Viene con cuatro canales. Ideal para usar en circuitos ruidosos donde las líneas de señal requieren aislamiento eléctrico.
• Un optoaislador LED normal invertirá la lógica de una señal. Hemos puesto algunos transistores en esta placa compacta para corregir la inversión. Lo que pongas en los pines IN, se replicará en los pines OUT, pero a un voltaje más alto (HV).

Características:

• Uso de control de bajo nivel para alto nivel.
• Como el uso de voltaje de 3V o 5V del microcontrolador para controlar voltajes de 9V o 12V.
• HVCC máximo no mayor a 24V.
• La corriente de salida OUT1 / OUT2 / OUT3 / OUT4 es igual a la mayor HVCC / 5.1K.
• Corriente máxima de absorción: 500mA.

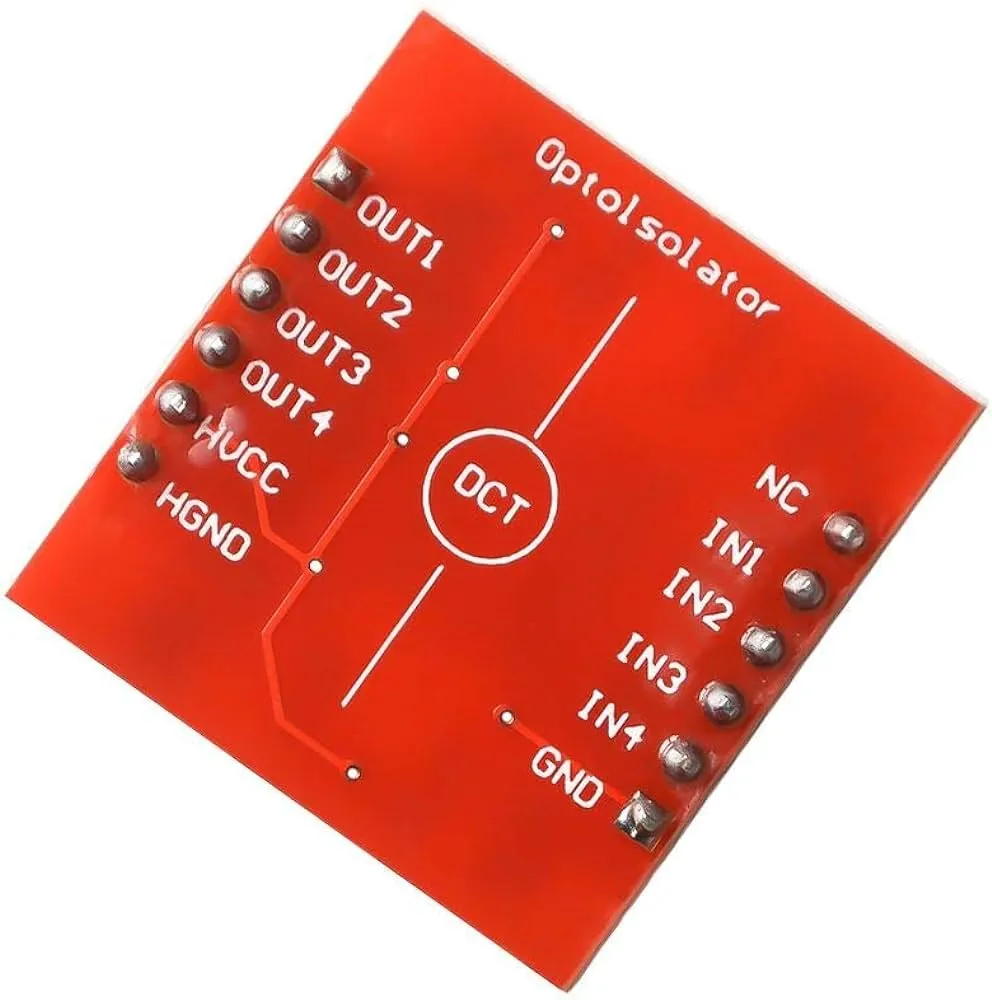

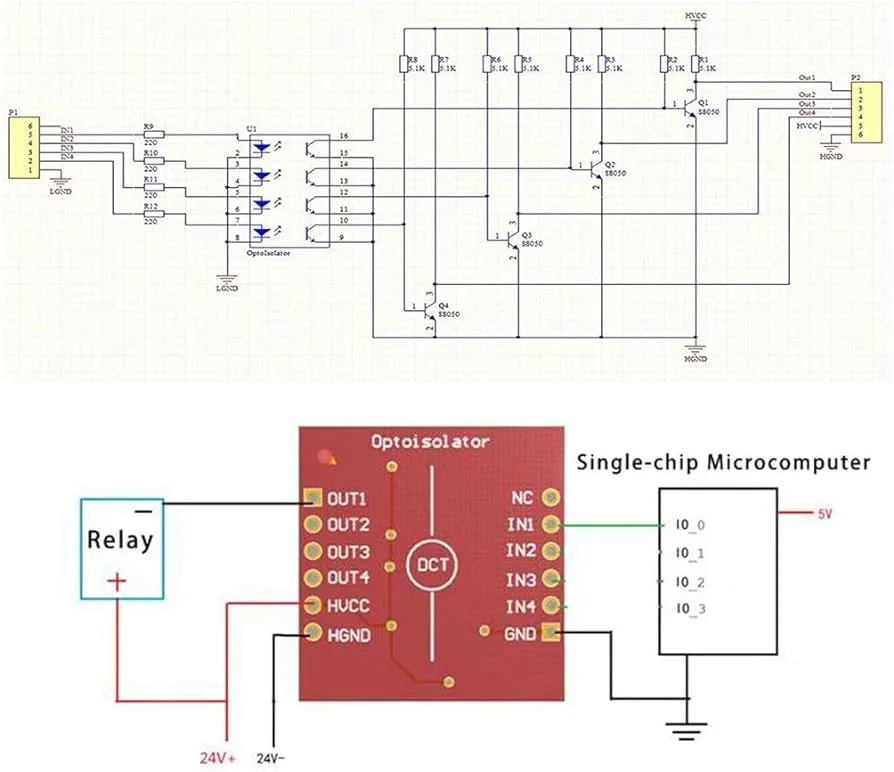

• Entrada: IN1 / IN2 / IN3 / IN4, SCM o puerto IO para Arduino.

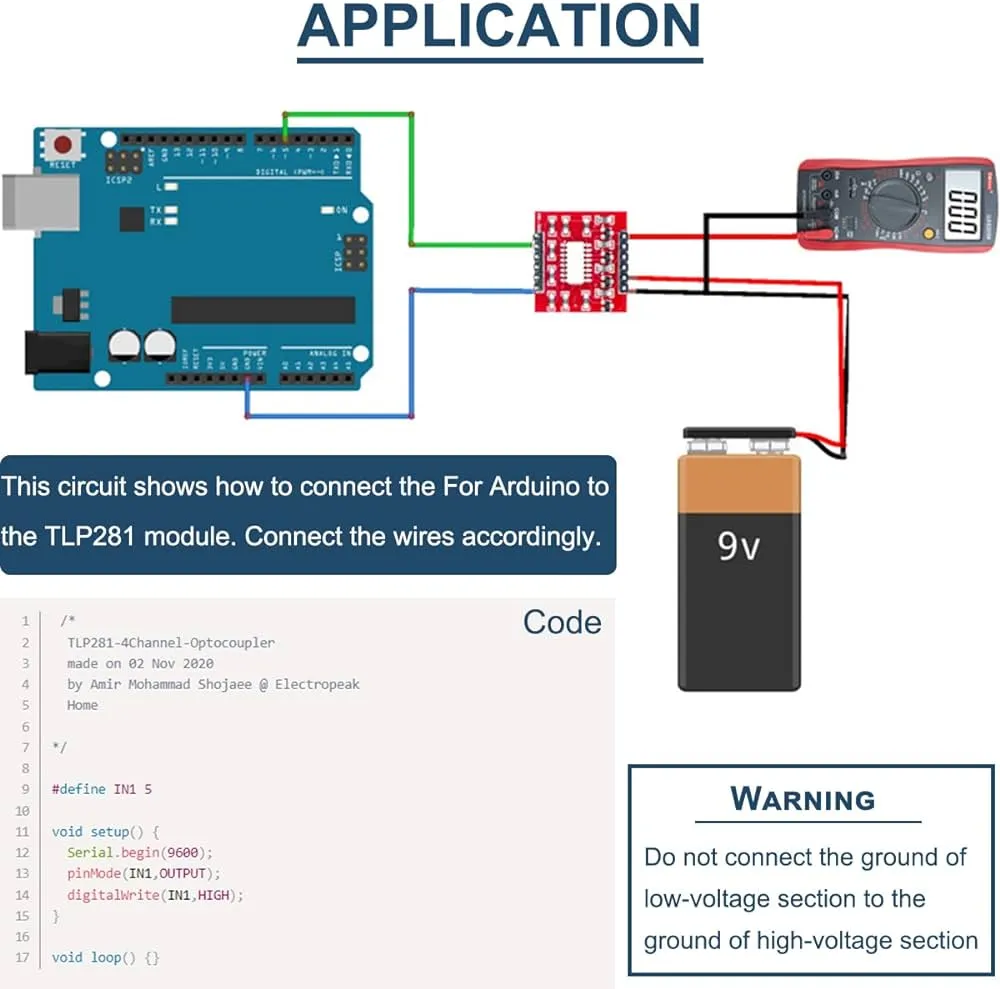

• GND se conecta con el GND del microcontrolador o de la placa Arduino.
• IN1 / IN2 / IN3 / IN4 controlan respectivamente OUT1 / OUT2 / OUT3 / OUT4.
• Salida: OUT1 / OUT2 / OUT3 / OUT4.
• Salida: HVCC: conexión es control del ánodo de alto voltaje.
• HGND conexión es control del ánodo de alto voltaje.
• Tamaño del módulo: 25 x 24 x 11 mm (LWH).
• Peso del módulo: 3.0 gramos por unidad.
