TARJETA 74HC4067

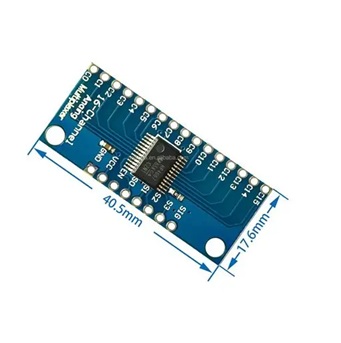

🔀 TARJETA 74HC4067 – Multiplexor / Demultiplexor Analógico 16 Canales

La TARJETA 74HC4067 es un módulo multiplexor analógico digital de 16 canales, ideal para ampliar las entradas o salidas analógicas en microcontroladores como Arduino, ESP32, Raspberry Pi o STM32.
Permite seleccionar una de hasta 16 señales de entrada o salida utilizando solo 4 pines de control digitales, optimizando el uso de pines en proyectos con múltiples sensores o actuadores.

Características principales:

• 🔹 Chip principal: 74HC4067

• 🔹 Número de canales: 16 (bidireccionales)

• 🔹 Tensión de operación: 2V a 6V DC

• 🔹 Resistencia ON típica: 70 Ω a 5V

• 🔹 Corriente máxima por canal: ±25 mA

• 🔹 Tiempo de conmutación rápido: ~6 ns

• 🔹 Control mediante 4 líneas digitales (S0–S3)

• 🔹 Compatibilidad con señales analógicas y digitales

• 🔹 Interfaz sencilla con microcontroladores (Arduino, ESP32, Raspberry Pi, etc.)

• 🔹 Diseño compacto en módulo con pines estándar para protoboard

Aplicaciones:

• Expansión de entradas analógicas o digitales

• Lectura de múltiples sensores (temperatura, luz, humedad, etc.)

• Selección de canales de audio o señales analógicas

• Sistemas de adquisición de datos y multiplexación de señales
