SRD-12VDC-SL-C

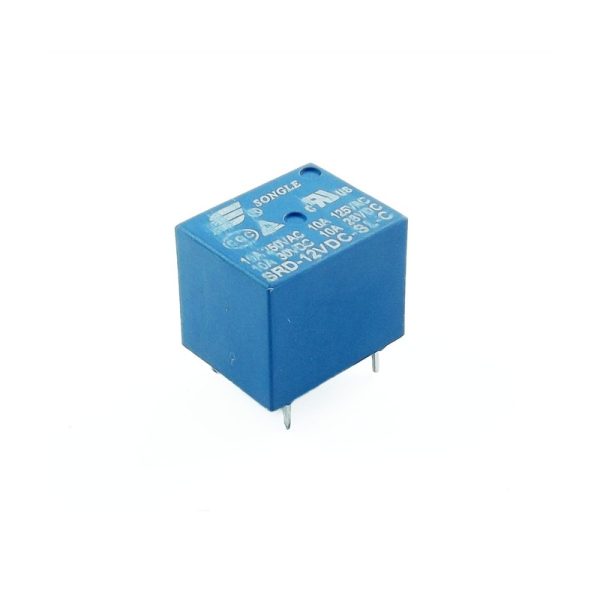

SRD‑12VDC‑SL‑C – Relay Subminiatura Songle (SPDT, 12 V)

El SRD‑12VDC‑SL‑C es un relé electromecánico subminiatura de la serie SRD de Songle (Ningbo Songle Relay) en configuración SPDT (1 Form C) y encapsulado sellado (SL), optimizado para montaje en PCB. Está diseñado para conmutar cargas elevadas, hasta 10 A, ofreciendo versatilidad y robustez en aplicaciones industriales, de control y automatización.

Especificaciones técnicas

• Tensión nominal de la bobina: 12 V DC

• Resistencia de bobina: ≈ 400 Ω (consumo ≈ 0,36 W)

• Capacidad de switching:

  • 10 A @ 250 VAC (resistiva)

  • 10 A @ 30 VDC (resistiva)

• Voltaje máximo de contacto: 250 VAC / 110 VDC

• Corriente máxima de contacto: hasta 15 A (según versión específica)

• Forma de contacto: SPDT (1 Form C), típicamente AgCdO

• Resistencia de contacto: ≤ 100 mΩ

• Tiempos de operación/desconexión:

  • Tiempo de activación: ≤ 10 ms

  • Tiempo de liberación: ≤ 5–10 ms

• Resistencia dieléctrica:

  • Entre bobina y contactos: 1500 VAC / 1 min

  • Entre contactos abiertos: 1000 VAC / 1 min

• Resistencia de aislamiento: ≥ 100 MΩ @ 500 VDC

• Frecuencia de conmutación:

  • Mecánica: hasta 1 800 ops/min

  • Eléctrica: hasta 30 ops/min

• Vida útil estimada:

  • Mecánica: ≥ 10  millones de operaciones

  • Eléctrica: ≥ 100 000 operaciones a carga nominal

• Temperatura de operación: –40 °C a +85 °C (+105 °C en algunos modelos)

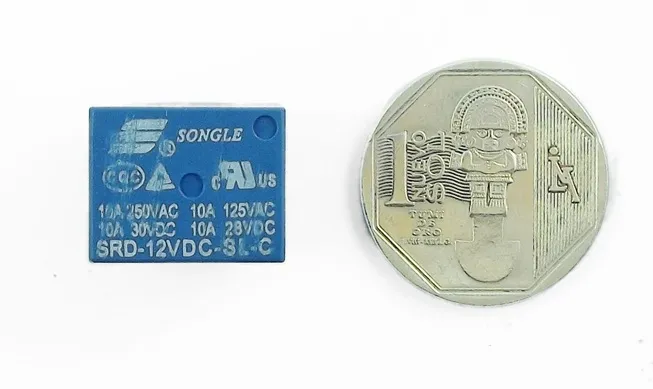

• Dimensiones: aprox. 15.5 × 19.2 × 15.2 mm y peso ≈ 9 g

• Certificaciones: UL/cUL, TUV, CQC; reconocimientos CCC y CE

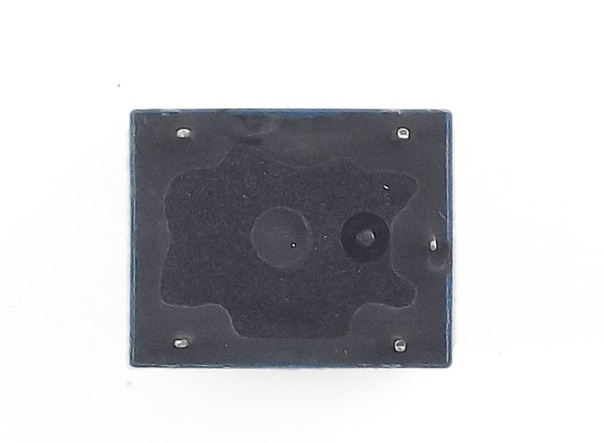

• Encapsulado: sellado (SL), 5 patillas para montaje through-hole en PCB
