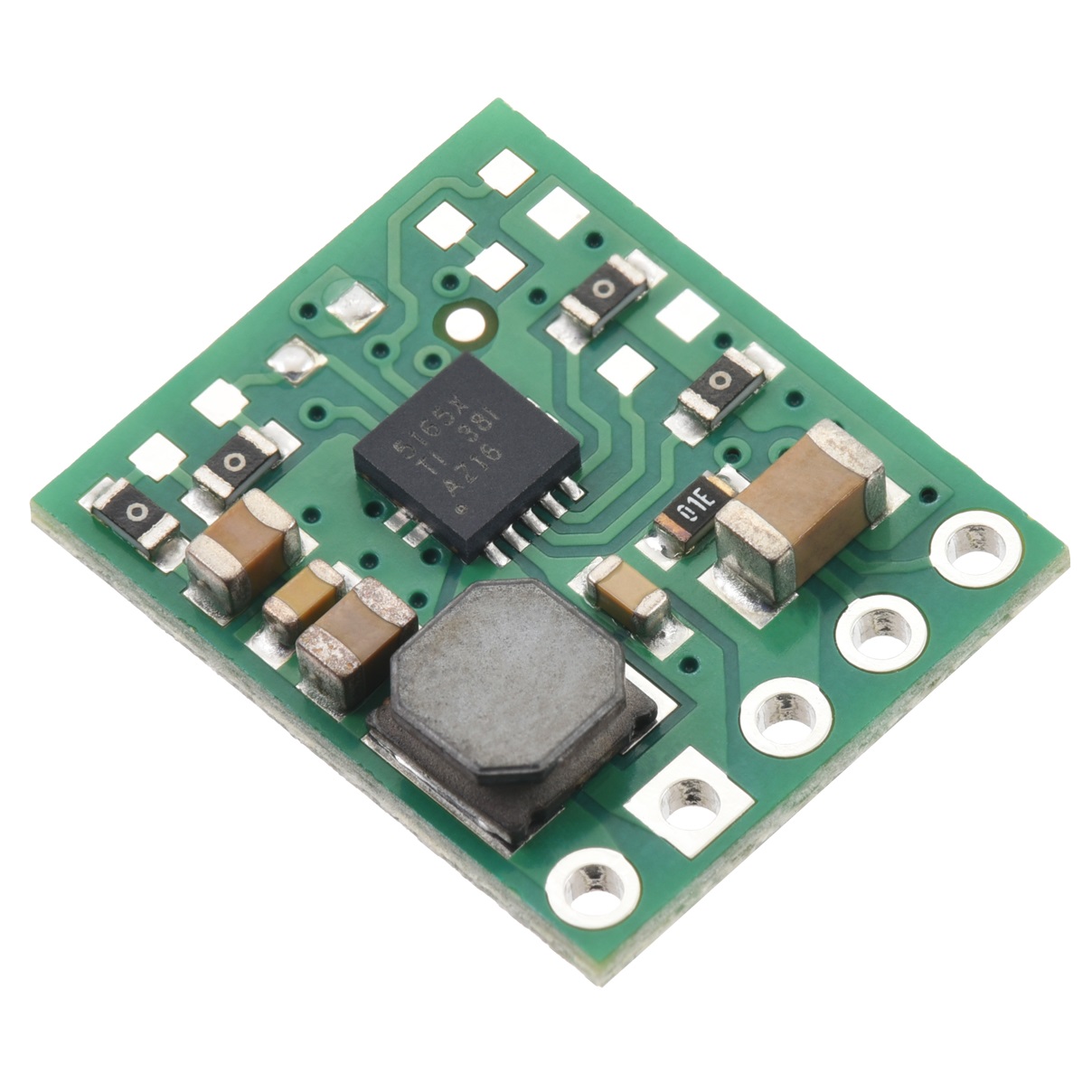

Regulador de voltaje reductor de 5 V y 100 mA D45V1E2F5.
La línea de reguladores de voltaje buck (step-down) D45V1Ex genera voltajes más bajos a partir de voltajes de entrada de hasta 65 V, entregando hasta 100 mA de manera continua. Son reguladores conmutados con corrientes de reposo muy bajas (< 30 μA típicos), lo que permite eficiencias excepcionalmente altas a corrientes bajas en comparación con los reguladores lineales y los reguladores conmutados típicos. Este tipo de regulador también se conoce como fuente de alimentación conmutada (SMPS, por sus siglas en inglés) o convertidor DC-DC.
Características:
- Voltaje de entrada: 5 V a 65 V (entrada mínima sujeta a consideraciones de voltaje de caída; consulte la sección de voltaje de caída para obtener más detalles).
- Voltaje de salida: 5 V con 4% de precisión.
- Corriente máxima de salida: 100 mA.

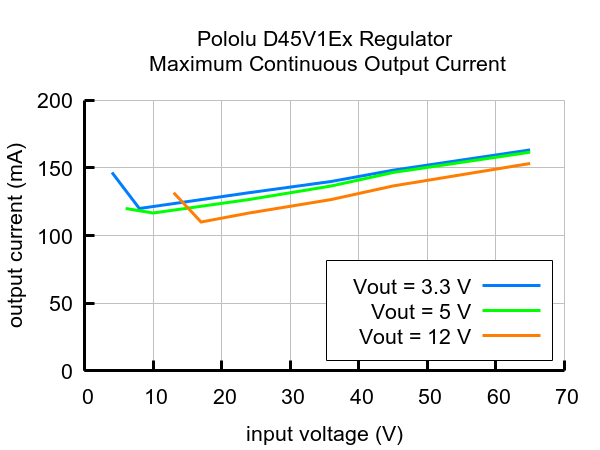

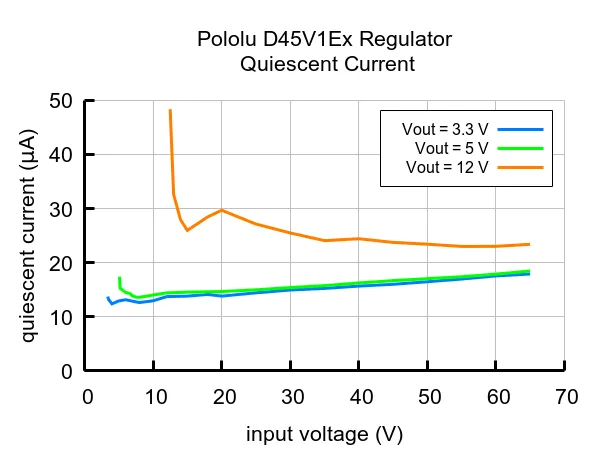

- Corriente de reposo baja: < 20 μA (consulte el gráfico de corriente de reposo a continuación).

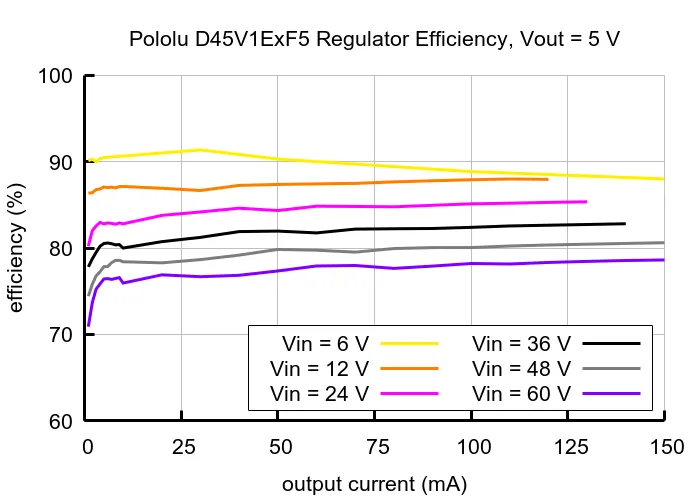

- Altas eficiencias con cargas ligeras (ver el gráfico de eficiencia a continuación).
- La entrada de habilitación con umbral de precisión se puede utilizar para un control de encendido/apagado simple o para implementar un corte de bajo voltaje personalizado.
- La salida de buena potencia se puede utilizar para secuenciación, detección de fallas y monitoreo de voltaje.
- Protección contra cortocircuitos y sobretemperatura.

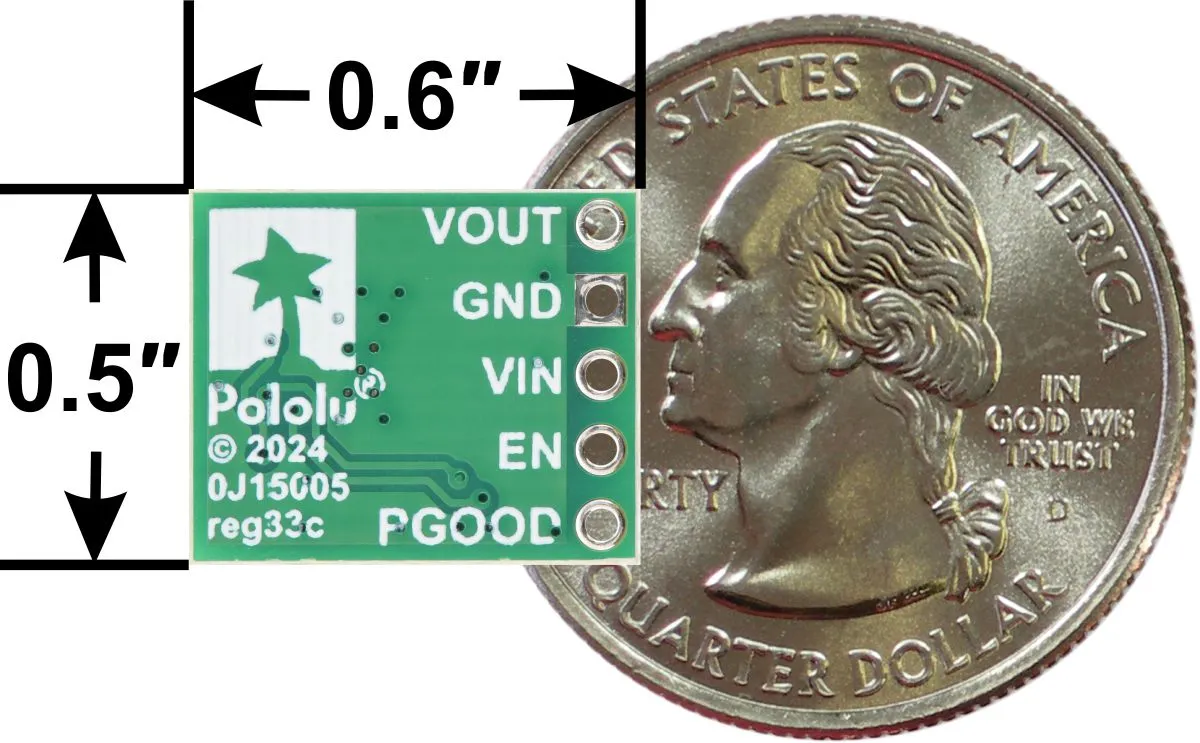

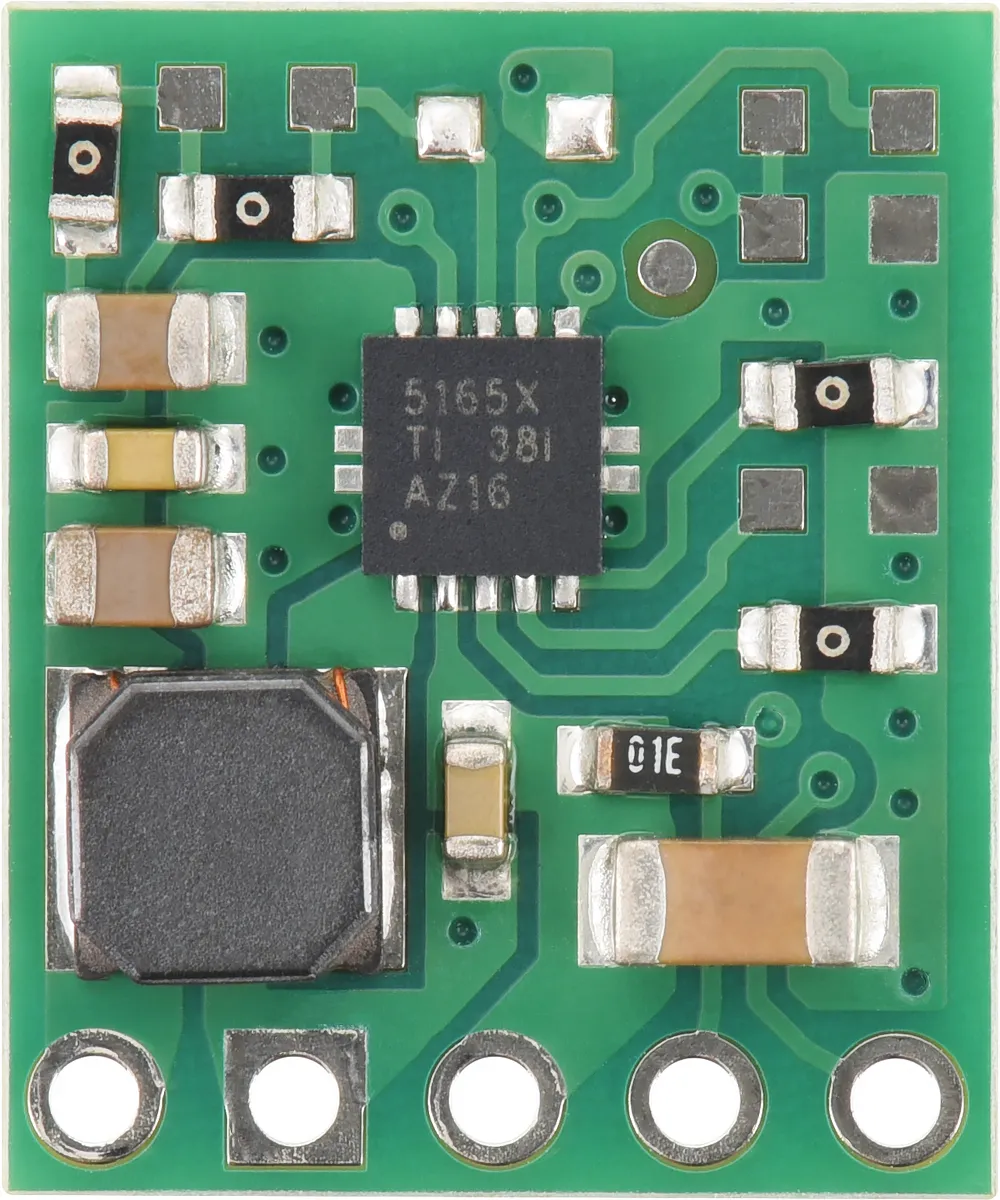

- Tamaño pequeño: 0,5″ × 0,6″ × 0,11″ (12,7 mm × 15,3 mm × 3 mm).
- Peso: 0,7 g.
Detalles:
Este artículo es el D45V1E2F5, que mide 0,5″ × 0,6″ y emite una tensión fija de 5 V.
Conexiones:

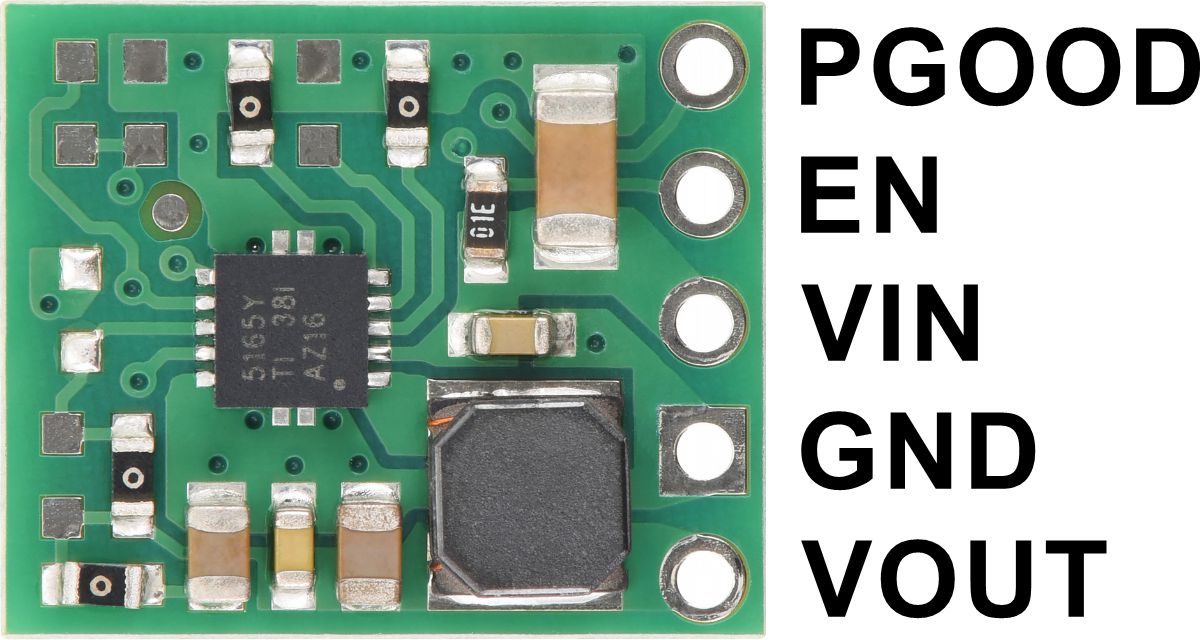

Este regulador tiene cinco conexiones: Power Good (PGOOD), Enable (EN), Input Voltage (VIN), Ground (GND) y Output Voltage (VOUT).
El indicador de «power good», PGOOD, es una salida de drenaje abierto que se pone en estado bajo cuando el voltaje de salida del regulador cae por debajo del 87% del voltaje objetivo y se vuelve de alta impedancia cuando el voltaje de salida supera el 94% del voltaje objetivo. Se requiere una resistencia pull-up externa para utilizar este pin. El valor recomendado para el pull-up es de 10 kΩ a 100 kΩ, y no debe conectarse a un riel que exceda los 12 V.
El regulador, habilitado por defecto, puede colocarse en un estado de suspensión de bajo consumo reduciendo el voltaje en el pin EN por debajo de 1.1 V (típico; el umbral real de caída puede variar entre 1.11 V y 1.18 V de una unidad a otra), y puede salir de este estado aumentando el voltaje en EN por encima de 1.2 V (típico; el umbral real de subida puede variar entre 1.16 V y 1.26 V). El consumo de corriente en modo de suspensión es aproximadamente de 5 μA más 1 μA por cada voltio en VIN. (Nota: para voltajes de entrada altos, el consumo de corriente en suspensión cuando está deshabilitado puede ser mayor que el consumo en reposo cuando está habilitado; consulte el gráfico de corriente en reposo a continuación para más detalles [AQUÍ]).
Un corte por bajo voltaje puede configurarse añadiendo una resistencia pull-down externa de tamaño adecuado entre EN y GND. Esta resistencia y el pull-up de 1 MΩ integrado formarían un divisor de voltaje de VIN con la salida conectada a EN.
El voltaje de entrada, VIN, alimenta el regulador. Se pueden aplicar voltajes entre 5 V y 65 V a VIN, pero generalmente, el límite inferior efectivo de VIN es VOUT más el voltaje de dropout del regulador, que varía aproximadamente de forma lineal con la carga (consultelos gráficos del voltaje de dropout en función de la carga [AQUÍ]).
VOUT es el voltaje de salida regulado.

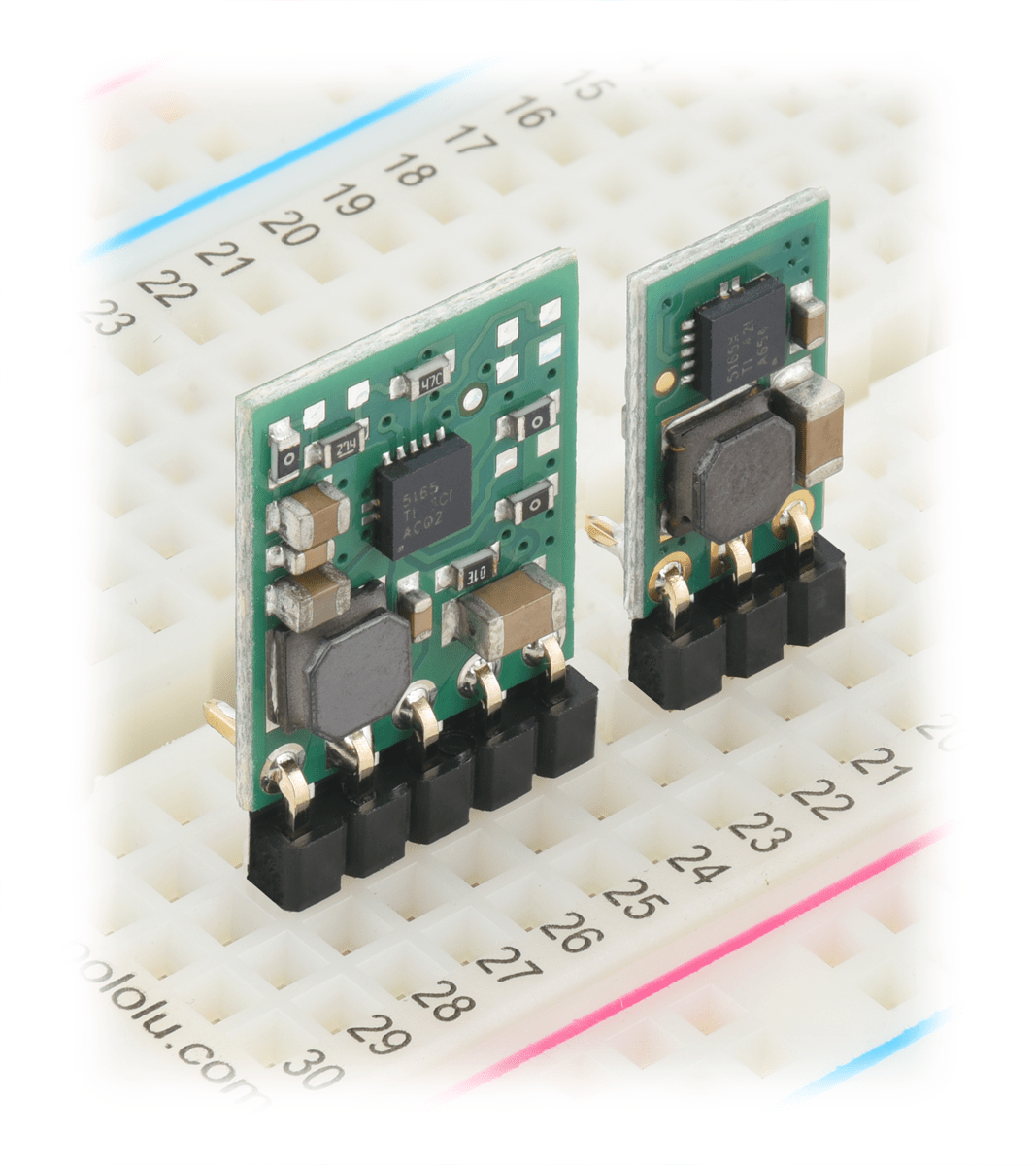

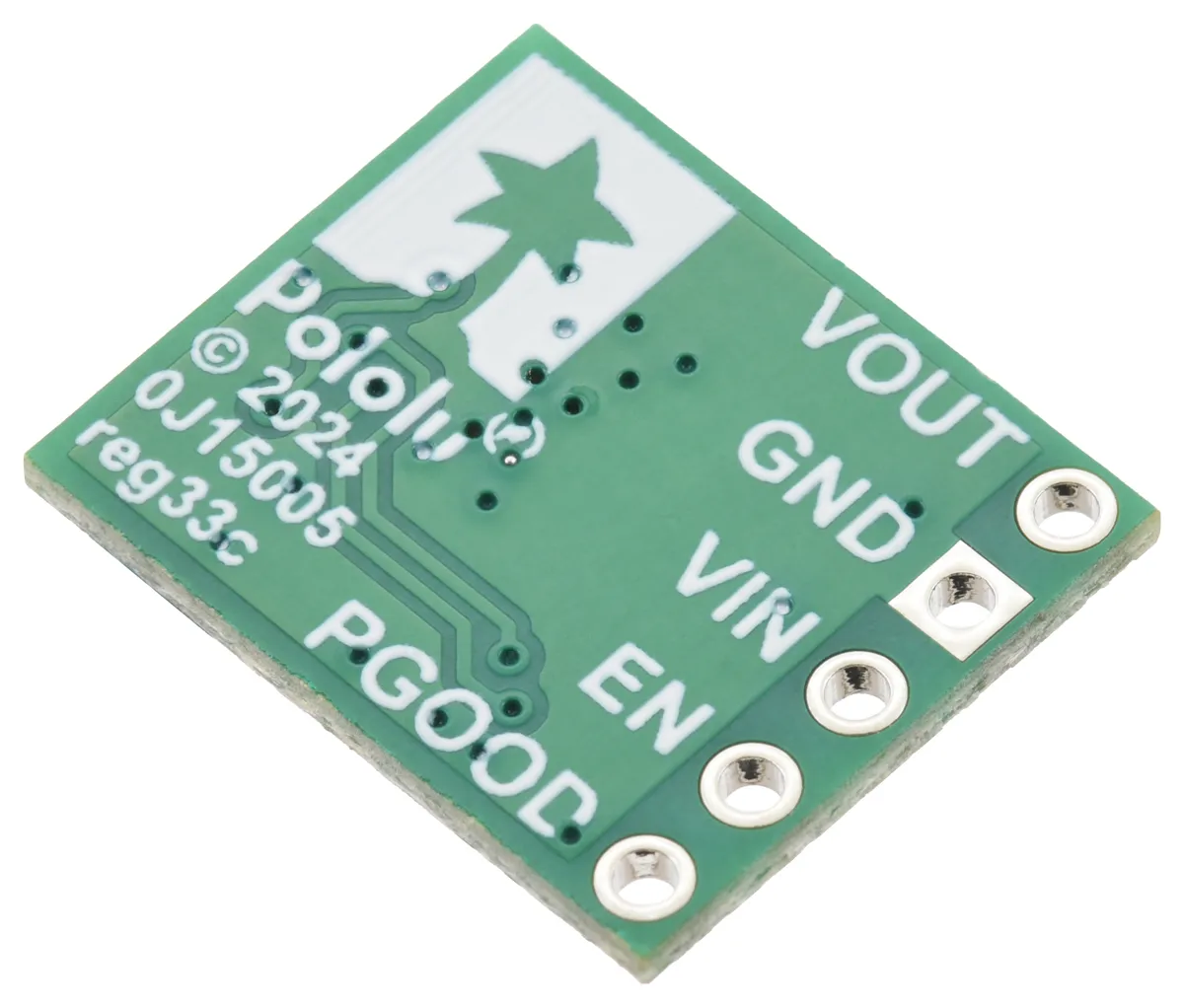

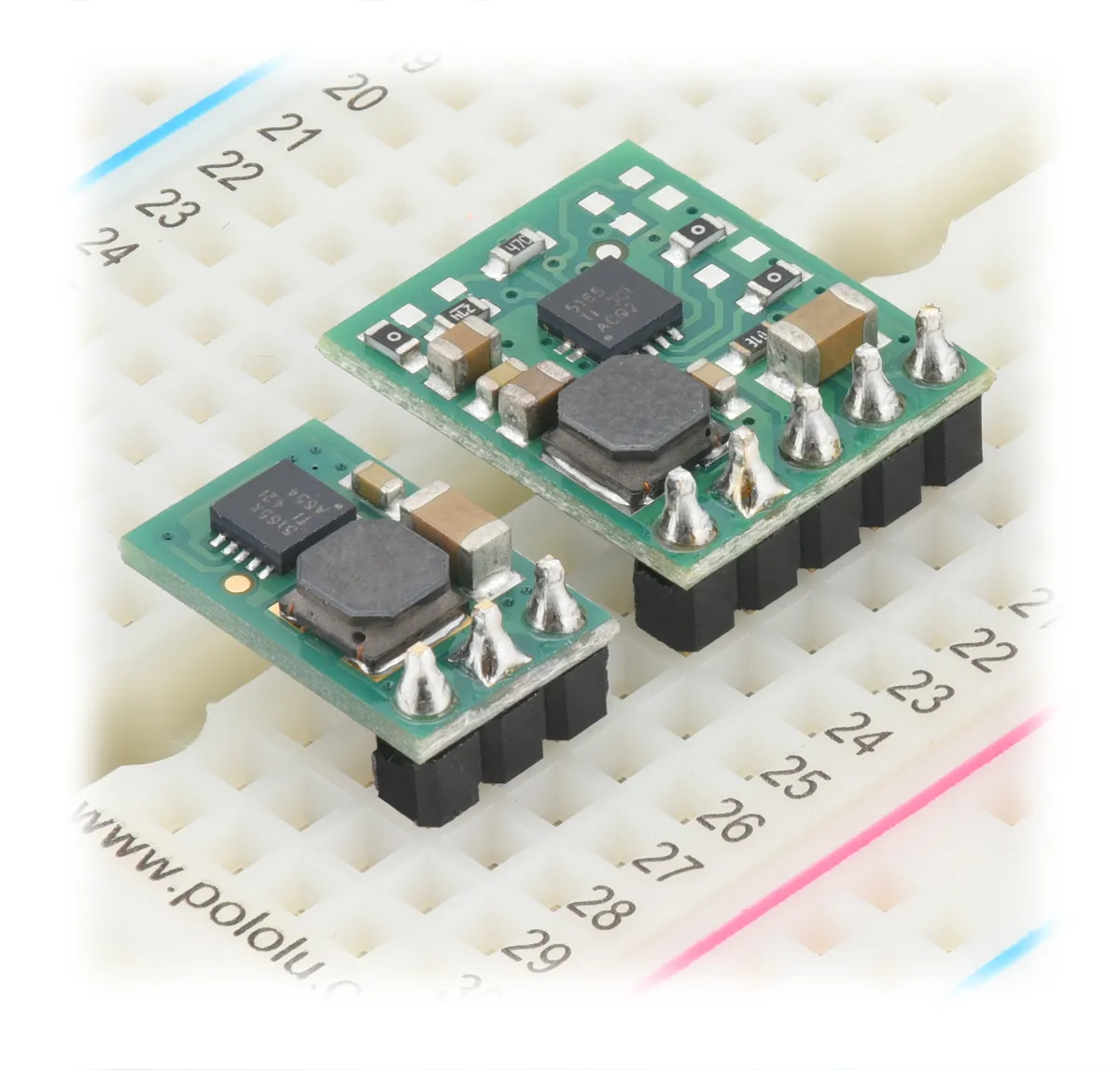

Las cinco conexiones están etiquetadas en la parte posterior de la PCB y están dispuestas con un espaciado de 0.1″ a lo largo del borde de la placa, para compatibilidad con protoboards sin soldadura, conectores y otras disposiciones de prototipos que utilicen una cuadrícula de 0.1″. Se pueden soldar cables o pines de encabezado de 0.1″ directamente en la placa.
Nota: los pines de encabezado no están incluidos con este producto.
