POLOLU-5261

Sensor de corriente de portador compacto -200 A a +200 A, 3,3 V.

Estamos ofreciendo estas placas de desarrollo con el respaldo de Allegro Microsystems como una manera sencilla de utilizar o evaluar sus sensores de corriente basados en efecto Hall y con aislamiento eléctrico de la serie ACS72981xLR. Por lo tanto, recomendamos leer detenidamente la hoja de datos del ACS72981 antes de utilizar este producto. A continuación, se detallan algunas de las características clave de estos sensores:

• Sensor basado en efecto Hall con trayectoria de corriente eléctricamente aislada: permite insertar el sensor en cualquier punto del trayecto de corriente y utilizarlo en aplicaciones que requieran aislamiento eléctrico.
• Detección diferencial por efecto Hall: rechaza campos comunes, lo que reduce la influencia de campos magnéticos externos uniformes (por ejemplo, el campo magnético terrestre) en la medición, dependiendo de la orientación del sensor.
• Baja resistencia interna en el trayecto conductor: típicamente de 0.2 mΩ. Además, la PCB está fabricada con 6 capas de cobre de 2 oz, lo que minimiza la pérdida de potencia en el módulo.
• Salida analógica de alta frecuencia (250 kHz) proporcional a corrientes AC o DC.
• Tiempo de respuesta menor a 2 µs.
• Circuitería integrada de compensación digital de temperatura, que mejora la precisión en todo el rango de operación de temperatura.

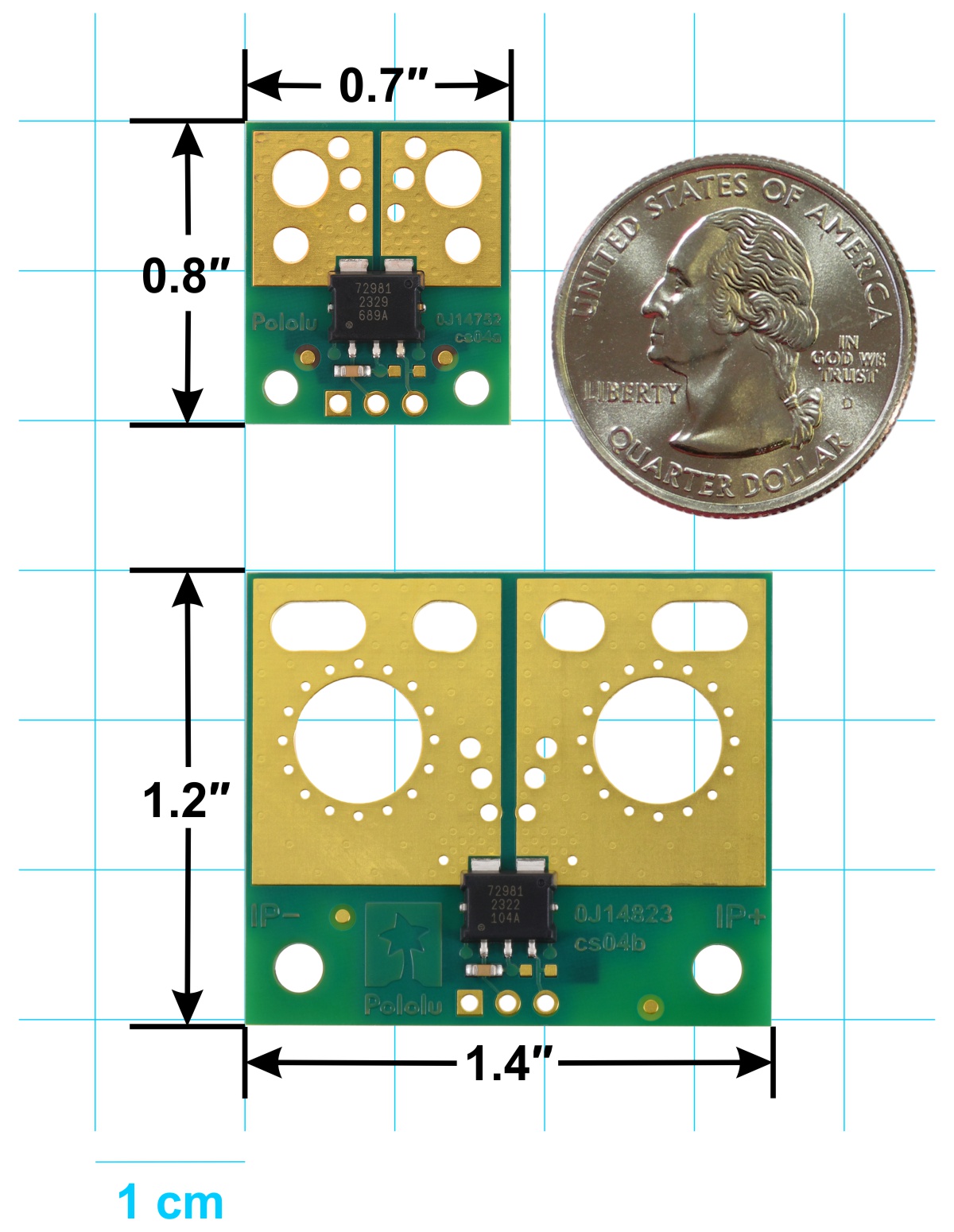

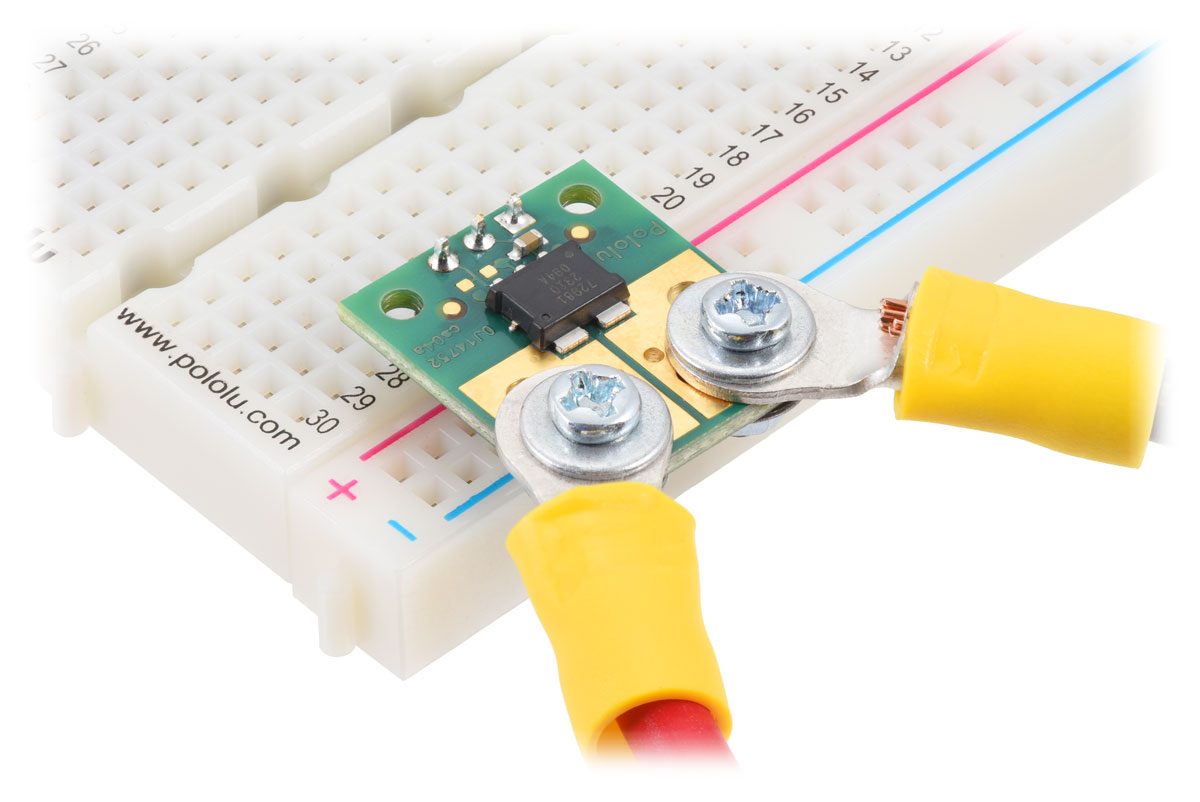

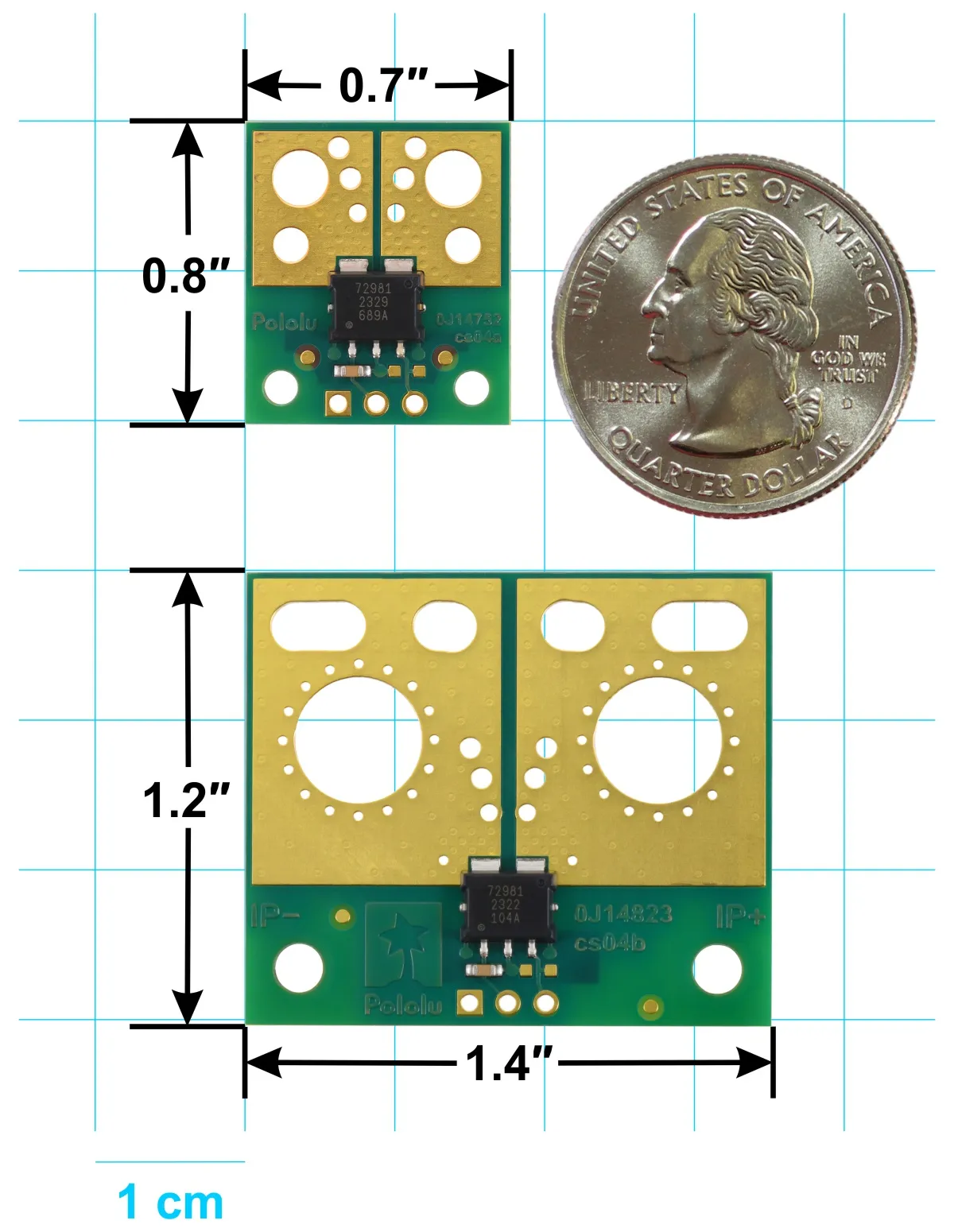

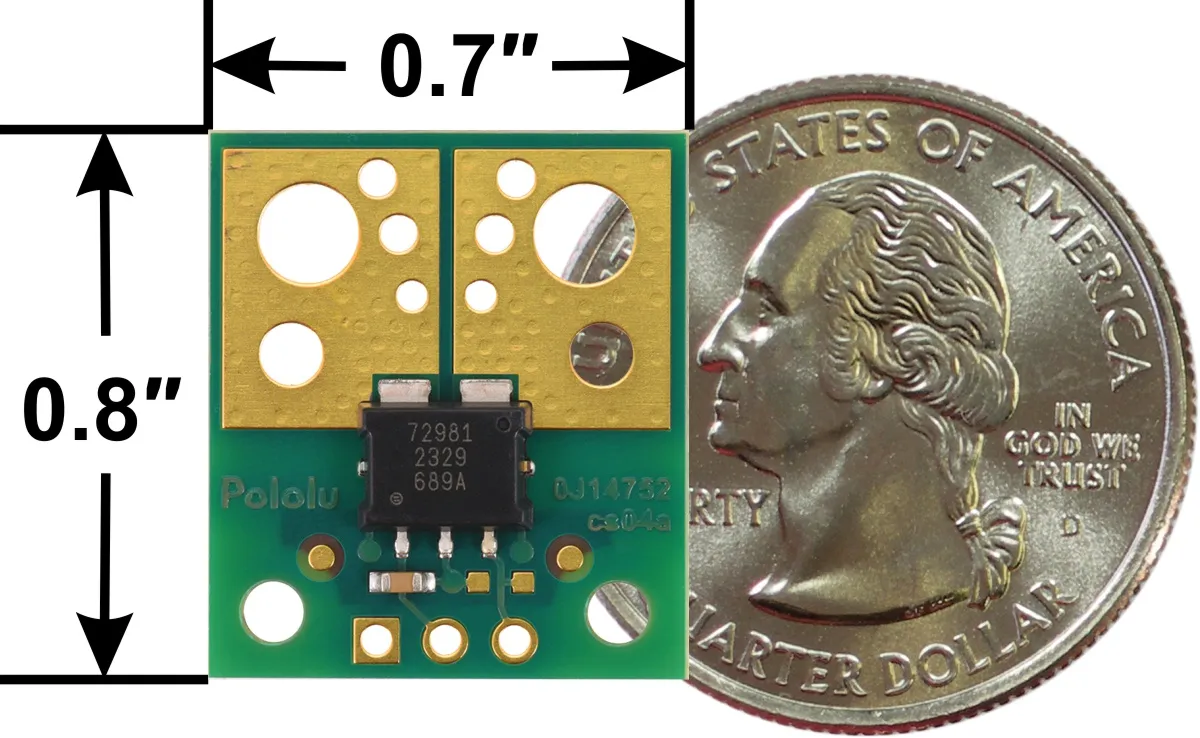

• Placas portadoras en tamaños compacto y grande: ofrecen diferentes formas de insertar el sensor en el trayecto de corriente, junto con pines de alimentación, tierra y salida con paso de 0.1″ (compatibles con protoboard).

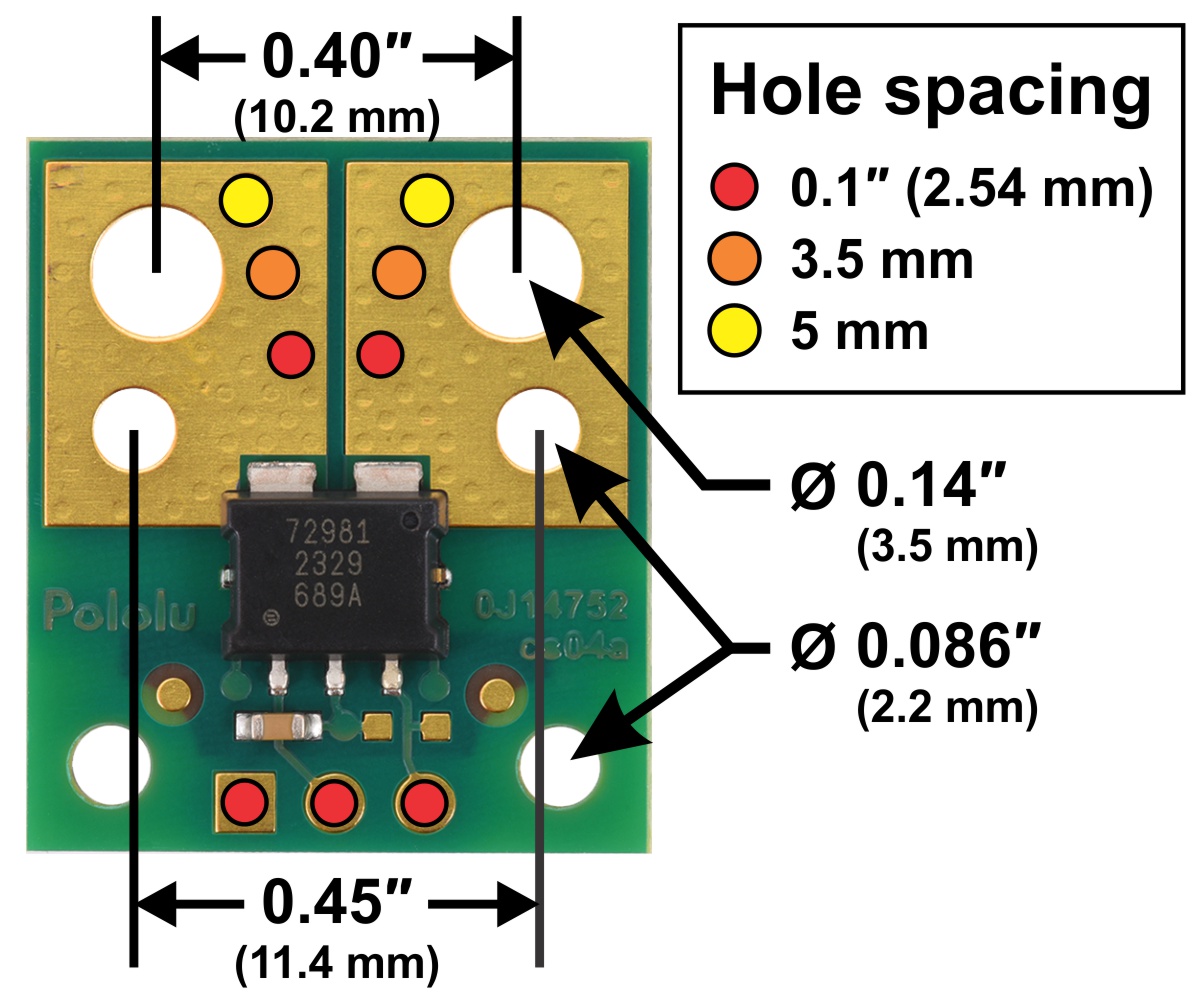

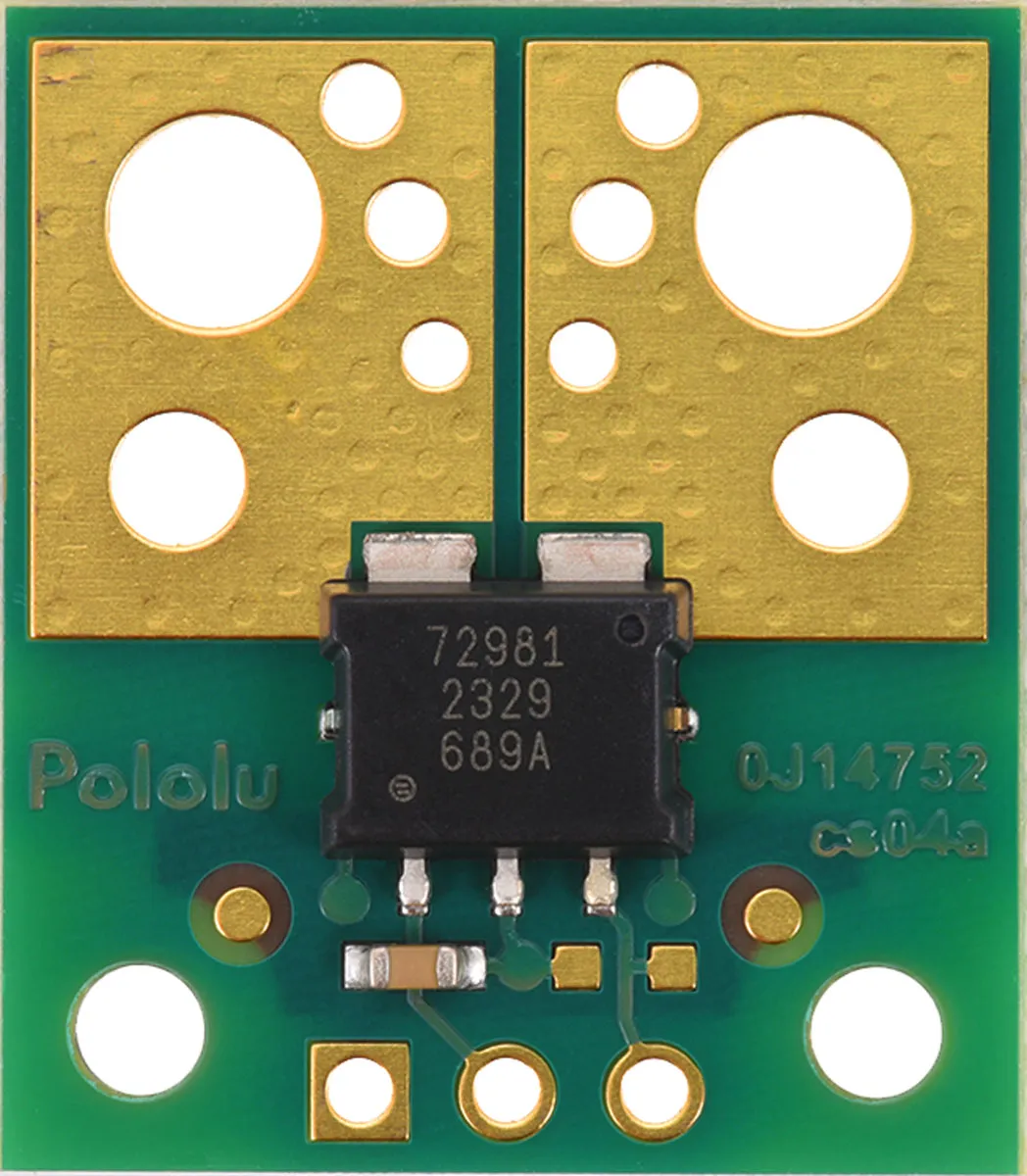

Los puntos de conexión están etiquetados en la serigrafía inferior de la placa. Además, la serigrafía muestra la dirección que se interpreta como flujo de corriente positiva mediante una flecha +i.

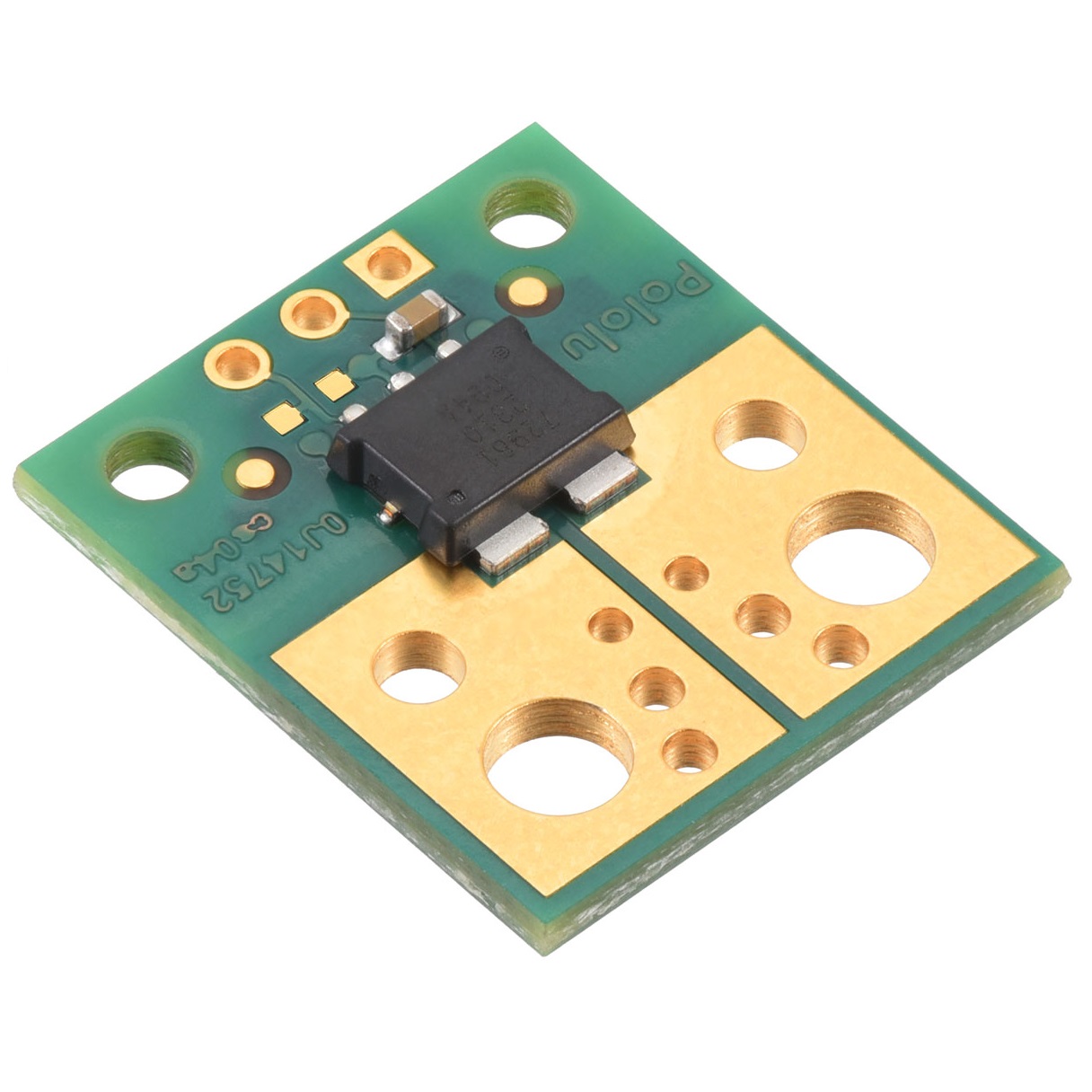

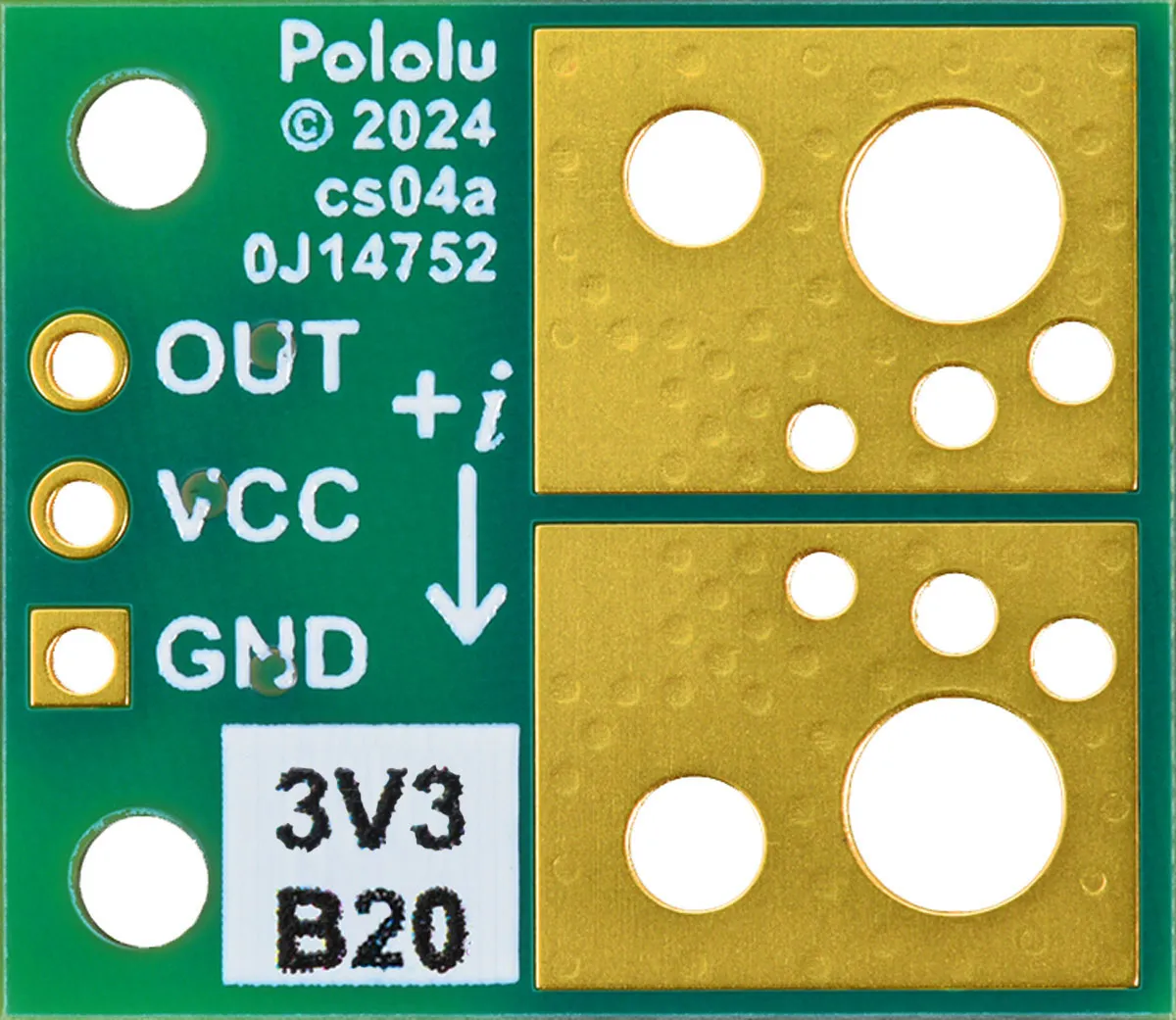

Detalles del artículo n.° 5261:El ACS72981ELRATR-200B3 está diseñado para un funcionamiento nominal de 3,3 V y está diseñado para una corriente de entrada bidireccional de -200 A a +200 A. Esta versión se puede distinguir visualmente de las otras versiones por el “3V3 B20” impreso en la parte inferior, como se muestra en la imagen de la izquierda arriba.

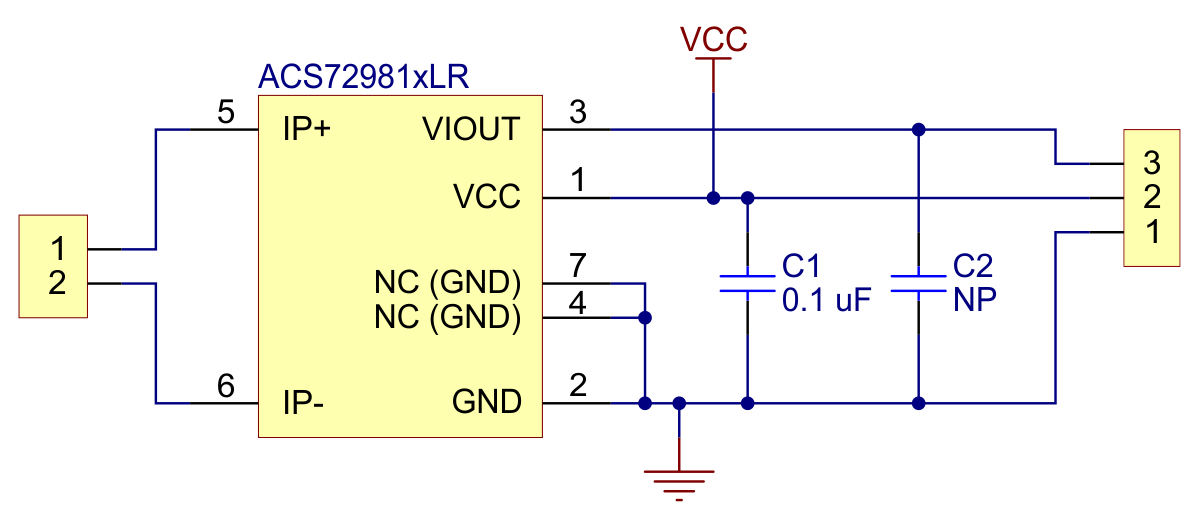

Diagramas esquemáticos y de dimensiones:

Advertencia: Este producto está diseñado para usarse por debajo de 30 V. Trabajar con voltajes más altos puede ser extremadamente peligroso y solo debe ser intentado por personas calificadas con el equipo y la experiencia adecuados.
