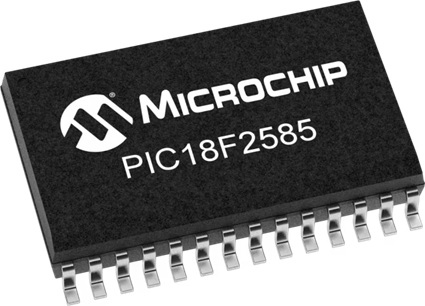

PIC18F2585-I/SO

PIC18F2585‑I/SO

El PIC18F2585‑I/SO de Microchip es un microcontrolador CMOS de 8 bits con arquitectura RISC, diseñado para aplicaciones industriales, automotrices y de consumo. Ofrece un gran nivel de integración, con hasta 25 pines de uso general, conectividad CAN, SPI, I²C y UART, conversión analógica-digital y operación de alta velocidad a 40 MHz (200 ns por instrucción).

Especificaciones técnicas

• Arquitectura: 8 bits RISC PIC18, conjunto de instrucciones de 12 bits

• Velocidad máxima: 40 MHz (5 MIPS)

• Memoria Flash: 48 KB (24 K x 16)

• RAM: 3,328 bytes (~3.25 KB)

• EEPROM: 1 KB

• E/S digitales: 25 pines

• ADC: 8 canales, resolución 10 bits

• Comunicación:

  • CAN via módulo ECAN

  • 1× SPI, 1× I²C, 1× EUSART/USART

• Temporizadores:

  • 3 temporizadores de 16 bits, 1 de 8 bits

  • 1 módulo CCP (captura/comparación/PWM)

• Reloj interno: de 32 kHz a 8 MHz, también soporta cristal externo

• Oscilador interno: hasta 64 MHz en familia PIC18

• Periféricos adicionales: BOR (brown-out), POR, WDT, HLVD

• Voltaje de alimentación: 4.2 V a 5.5 V

• Rango de temperatura: –40 °C a +85 °C

• Encapsulado: SOIC de 28 pines, montaje superficial

• Conformidad: RoHS, sin SVHC
