MATLED 8X8 MAX7219

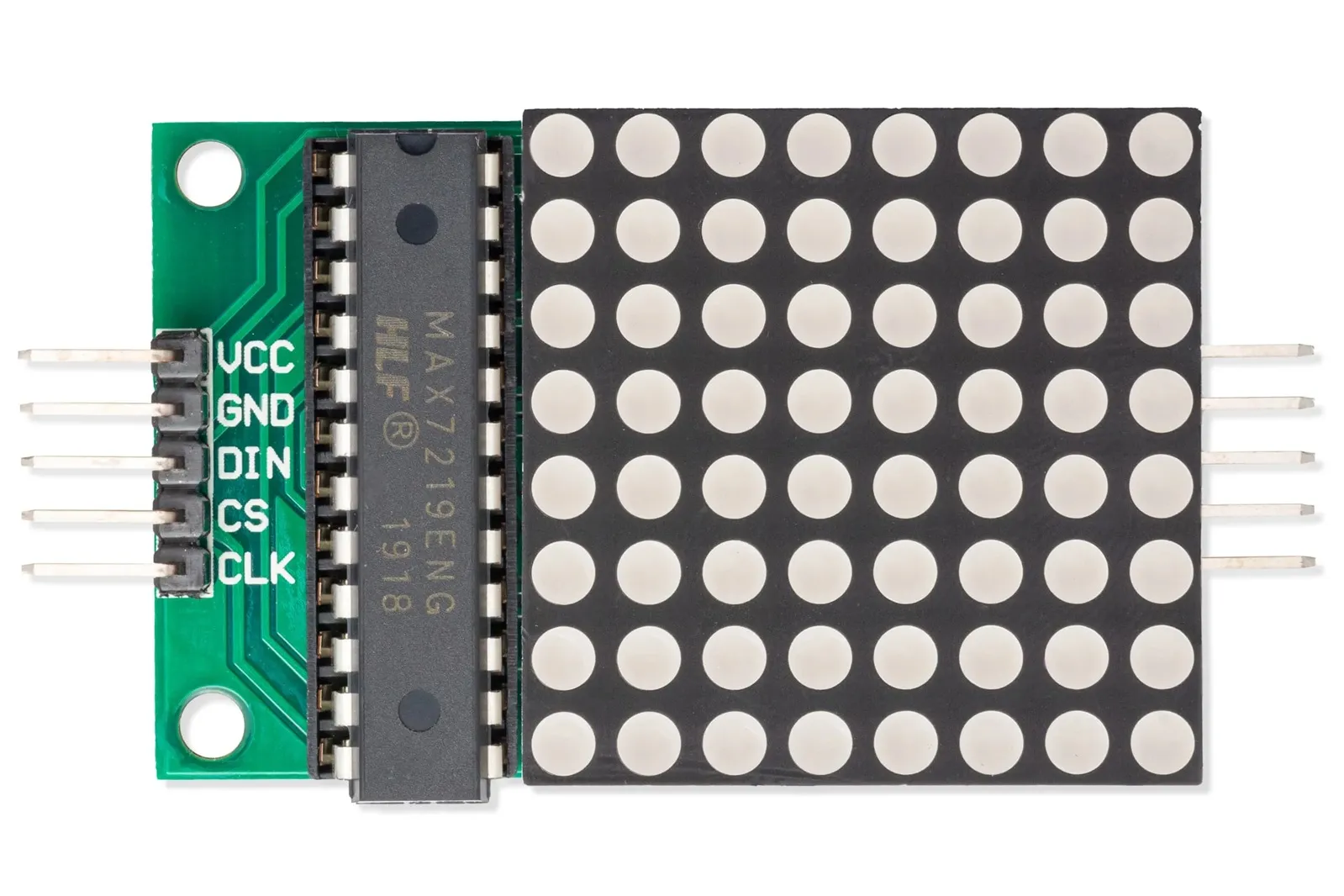

MATLED 8×8 MAX7219 – Módulo Matriz LED (I‒C Haitronic)

El MATLED 8×8 MAX7219 integra una matriz de 64 LEDs (8 × 8) con el controlador MAX7219 sobre una placa compacta y lista para uso. Solo necesita tres pines (DIN, CLK, CS) más alimentación (+5 V / GND) para controlar patrones, texto y animaciones con microcontroladores como Arduino, Raspberry Pi u otros con interfaz SPI. Su diseño permite conectar varios módulos en cascada sin ocupar más pines, siendo ideal para señalización, proyectos DIY, visualización de datos o efecto decorativo.

Especificaciones técnicas

• Controlador: MAX7219 (65 MHz serie SPI, RAM interna para 64 LEDs, control de brillo digital y analógico, modo test, escaneo multiplex)

• Matriz de LED: 8×8 (64 LEDs), común cátodo; disponibles generalmente en rojo, blanco, verde, azul, etc.

• Tensión de alimentación: 4,0 – 5,5 V (típico 5 V)

• Corriente de operación típica: ~320 mA; pico hasta ~500 mA

• Interfaces:

  • Entrada: VCC, GND, DIN, CLK, CS

  • Salida cascada: VCC, GND, DOUT, CLK, CS

• Dimensiones PCB: ≈30×30 mm; otras versiones: 50×32 mm; altura ~15 mm

• Pines de montaje: orificios para tornillos M3 permiten fijación segura a superficies

• Compatibilidad: SPI (Arduino, Raspberry Pi, microcontroladores)

• Control de brillo: 16 niveles ajustables por software

• Reducción EMI: Slew-rate limited driver del MAX7219 garantiza baja interferencia
