INMP441

INMP441.

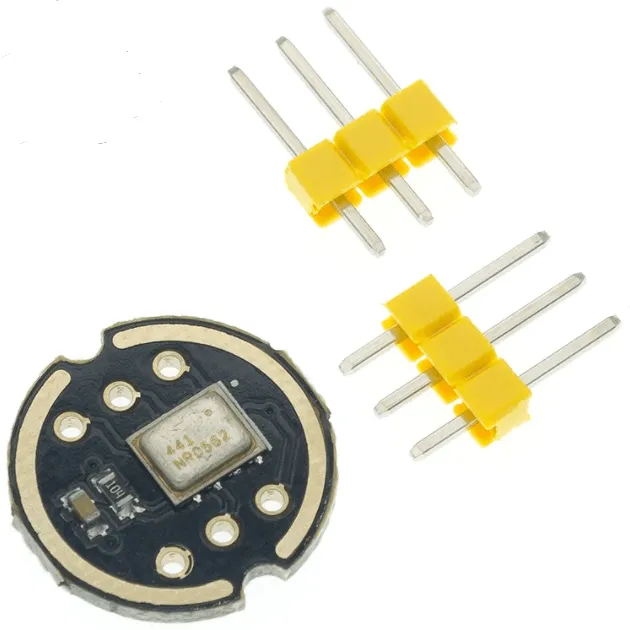

El INMP441 es un micrófono MEMS de alto rendimiento, bajo consumo, salida digital y omnidireccional con puerto inferior. La solución completa INMP441 consta de un sensor MEMS, acondicionamiento de señal, convertidor analógico a digital, filtro anti-aliasing, gestión de energía e interfaz I2S estándar de la industria de 24 bits. La interfaz I2S permite que el INMP441 se conecte directamente a procesadores digitales como DSPs y microcontroladores sin la necesidad de un códec de audio en el sistema. El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano. Además, el INMP441 tiene una respuesta de frecuencia de banda ancha plana que resulta en una alta definición de sonido natural.

Características del Producto

1. Interfaz digital I2S con datos de alta precisión de 24 bits.
2. Alta relación señal-ruido: 61 dBA.
3. Alta sensibilidad: -26 dBFS.
4. Respuesta de frecuencia estable: de 60 Hz a 15 kHz.
5. Bajo consumo de energía: consumo de corriente de 1.4 mA.
6. Alta relación de rechazo de la fuente de alimentación (PSR): -75 dBFS.

Definición de la Interfaz

• SCK: Reloj de datos en serie para la interfaz I2S.
• WS: Selección de palabra de datos en serie para la interfaz I2S.
• L/R: Selección de canal izquierdo/derecho. Cuando está en bajo, el micrófono envía una señal en el canal izquierdo del marco I2S. Cuando está en alto, el micrófono envía señales en el canal derecho.
• SD: Salida de datos en serie de la interfaz I2S.
• VCC: Entrada de alimentación, 1.8V a 3.3V.
• GND: Tierra de la alimentación.

Conexión al ESP32

• INMP441 a ESP32
• SCK >> GPIO14
• SD >> GPIO32
• WS >> GPIO15
• L/R >> GND
• GND >> GND
• VDD >> VDD3.3

Diferencias entre un micrófono omnidireccional y unidireccional

1. Micrófono unidireccional:
   • Tiene un radio de captación pequeño, generalmente hasta 30 cm.
   • Se utiliza de manera individual y se coloca cerca de la boca, ofreciendo una alta calidad de sonido debido a su directividad.
   • Sensibilidad limitada a un rango específico para evitar interferencias y retroalimentación (silbidos agudos).
2. Micrófono omnidireccional:
   • Tiene un radio de captación grande, que puede ser de uno a varios metros.
   • Capta sonidos de múltiples personas, lo que lo hace ideal para reuniones pequeñas o discusiones remotas.
   • Alta sensibilidad que puede recoger más ruido ambiental, por lo que la calidad de sonido puede no ser tan alta como la de un micrófono unidireccional sin un buen sistema de reducción de ruido.
   • Simplifica el cableado en configuraciones colectivas, pero no es adecuado para amplificación local debido a la alta sensibilidad y el riesgo de retroalimentación.
3. Consideraciones:
   • Los micrófonos unidireccionales generalmente soportan amplificación local.
   • Los micrófonos omnidireccionales no suelen soportar amplificación local debido a la alta sensibilidad y la dificultad para manejar la retroalimentación.

Este resumen proporciona una visión general del INMP441, sus características principales y una comparación entre micrófonos omnidireccionales y unidireccionales, resaltando sus usos y beneficios en diferentes escenarios.
