HW-637

HW-637.

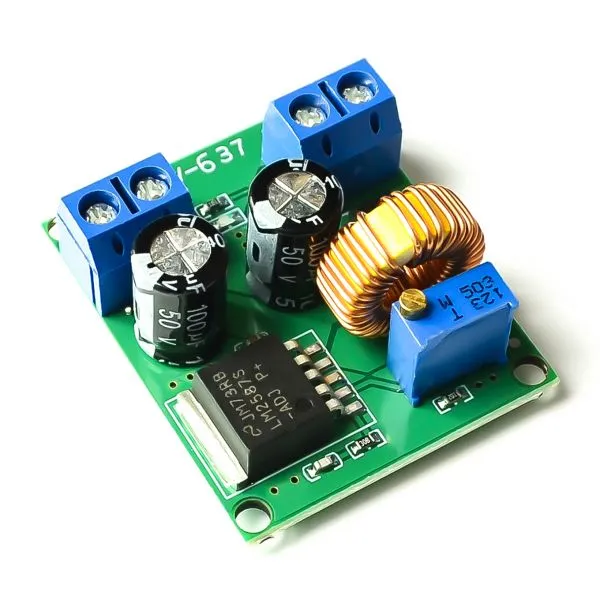

El HW-637 es un módulo convertidor de voltaje de tipo Step-Up (aumentador) que permite elevar voltajes de entrada de 3 V a 35 V hasta un rango de salida de 4 V a 40 V. Este módulo, diseñado para aplicaciones electrónicas que requieren una conversión de voltaje eficiente y ajustable, El circuito impreso (PCB) del HW-637 viene listo para usar y mide 37 mm x 32 mm x 15 mm. El módulo es ideal para aplicaciones que necesitan un aumento de voltaje estable y configurable.

Características Clave:

• Tamaño Compacto: Dimensiones de 37 mm x 32 mm x 15 mm, adecuado para integración en proyectos electrónicos de tamaño reducido.
• Conexiones de Entrada y Salida: Equipado con terminales de tornillo para conectar el voltaje de entrada y salida. Los polos negativos de ambos voltajes están galvanicamente conectados, representando el terreno común del circuito.
• Ajuste de Voltaje de Salida: Incluye un potenciómetro multiturno en miniatura para ajustar el voltaje de salida a la configuración deseada.
• Indicador LED: Un LED rojo pequeño conectado al voltaje de salida a través de una resistencia serie, que proporciona una indicación visual del estado de salida.
• Circuito Integrado LM2587S-ADJ: Un regulador Step-Up con transistor NPN interno y oscilador a aproximadamente 100 kHz. Incluye funciones de inicio suave y protección térmica.
• Eficiencia del Chip: Alrededor del 70%, con un voltaje de salida que puede variar hasta 100 mV a una carga de 1.75 A.

Especificaciones Técnicas:

• Tamaño del PCB: 37 mm x 32 mm x 15 mm
• Voltaje de Entrada: 3 V a 35 V
• Voltaje de Salida: 4 V a 40 V
• Rango de Voltaje de Salida (sin carga):
  • Mínimo: 4.80 V
  • Máximo: 30.95 V
• Voltaje Mínimo de Entrada para 30.0 V de Salida: 2.91 V
• Tipo de Transistor: NPN con corriente de colector máxima de 5 A
• Frecuencia de Oscilación Interna: Aproximadamente 100 kHz
• Protección Térmica: Reducción del voltaje de salida cuando la temperatura supera los +125°C
• Ripple de Conmutación: Al menos 100 mV pico a pico a 1 A

Aplicaciones:

• Sistemas Electrónicos: Ideal para proyectos que requieren un aumento de voltaje ajustable.
• Circuitos de Alimentación: Útil en circuitos que necesitan voltajes de salida superiores a los voltajes de entrada disponibles.
• Proyectos de Electrónica de Consumo: Adecuado para dispositivos que operan con diferentes niveles de voltaje.

El módulo convertidor de voltaje HW-637 es una solución eficiente y ajustable para aplicaciones que necesitan un aumento de voltaje confiable y configurado de manera precisa.

Schematic HW-637.
