FCM360W

FCM360W.

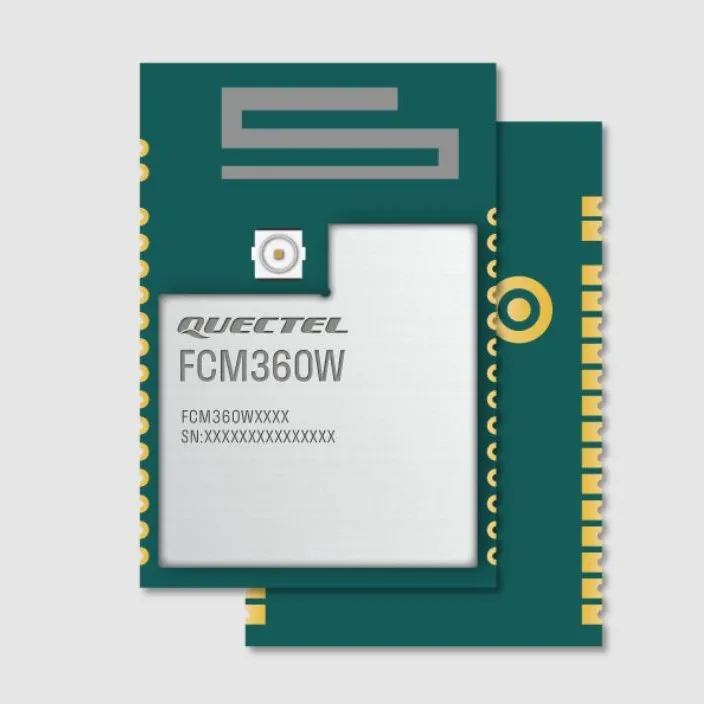

El FCM360W es un módulo avanzado de Wi-Fi 6 y BLE lanzado por Quectel. Este módulo cuenta con un procesador RISC de alto rendimiento con una frecuencia de hasta 240 MHz y soporta los protocolos IEEE 802.11b/g/n/ax y BLE 5.1. Integra 512 KB de SRAM y de 4 MB  de flash, garantizando un rendimiento eficiente. Además, cumple con los estándares de seguridad WPA-PSK, WPA2-PSK y WPA3-SAE, ofreciendo cifrado AES de 128 bits para mayor seguridad. El FCM360W tiene un formato LCC con un tamaño ultracompacto de 25.5 mm × 18.0 mm × 3.2 mm, optimizando el tamaño y el costo de los productos finales y siendo compatible con diversos diseños. Soporta hasta 18 GPIOs para funciones UART, SPI, I2C*, I2S, ADC y PWM en la solución QuecOpen®, y varios modos de bajo consumo de energía, lo que proporciona flexibilidad y versatilidad para una amplia gama de aplicaciones, especialmente en hogares inteligentes y escenarios de IoT industrial.

El módulo FCM360W también se puede programar con Python, este SDK es abierto, sólo hay que cargar el firmware de QuecPython.[AQUÍ].

También puede usarse mediante comandos AT [AQUÍ].

Características del módulo Quectel FCM360W

1. Wi-Fi 6:
   • Compatibilidad con el protocolo IEEE 802.11b/g/n/ax
   • Banda de 2.4 GHz
   • Modos de modulación: CCK, BPSK, QPSK, 16QAM, 64QAM
   • Modos de operación: AP (Access Point), STA (Station)
2. Bluetooth 5.1:
   • Soporte BLE 5.1
   • Emparejamiento Wi-Fi vía Bluetooth
3. Procesador de Alto Rendimiento:
   • Procesador RISC con frecuencia de hasta 240 MHz
4. Memoria Integrada:
   • 512 KB SRAM
   • Opciones de 4 MB y 8 MB flash
5. Seguridad:
   • Soporte para WPA-PSK, WPA2-PSK y WPA3-SAE
   • Cifrado AES de 128 bits
6. Dimensiones:
   • Tamaño ultracompacto de 25.5 mm × 18.0 mm × 3.2 mm
   • Peso aproximado de 1.65 g
7. Interfaces:
   • 18 GPIOs para UART, SPI, I2C*, I2S, ADC y PWM
   • Conector coaxial RF, pin de antena externa, antena PCB (opcional)
   • Interfaz SPI disponible para soluciones Ethernet
8. Protocolo de Internet:
   • Soporte IPv6
9. Rendimiento RF:
   • Alta sensibilidad del receptor
   • Potencia de transmisión adecuada para diversas aplicaciones
10. Temperatura de Operación:
    • Rango estándar: -40 °C a +85 °C
    • Opcional: -40 °C a +105 °C
11. Temperatura de Almacenamiento:
    • Rango estándar: -45 °C a +95 °C
    • Opcional: -45 °C a +115 °C
12. Certificaciones:
    • CE (Europa)
    • FCC (América)
    • UKCA (Reino Unido)
    • IC (Canadá)
    • SRRC (China)
    • RCM (Australia/Nueva Zelanda)
13. Características Eléctricas:
    • Voltaje de suministro: 3.0–3.6 V (típico 3.3 V)
14. Aplicaciones:
    • Especialmente adecuado para inversores fotovoltaicos, baterías de almacenamiento de energía y otros dispositivos inteligentes que requieren monitoreo y almacenamiento de datos a largo plazo.

Versión FCM360WAAMD-1X-04 4 MB

Esta versión específica del módulo FCM360W, denominada FCM360WAAMD-1X-04 4 MB, incluye 4 MB de memoria flash y es adecuada para un rango de temperatura operativa de -40 °C a +85 °C. También cuenta con un conector coaxial RF para antena, lo que facilita la integración en diversos entornos y aplicaciones.

Compatible Con la antena YEWN001AA y el adaptador para antenas U.FL TO RP-SMA

Documentos.[AQUÍ].

Video de interes AQUI.
