DFR0457

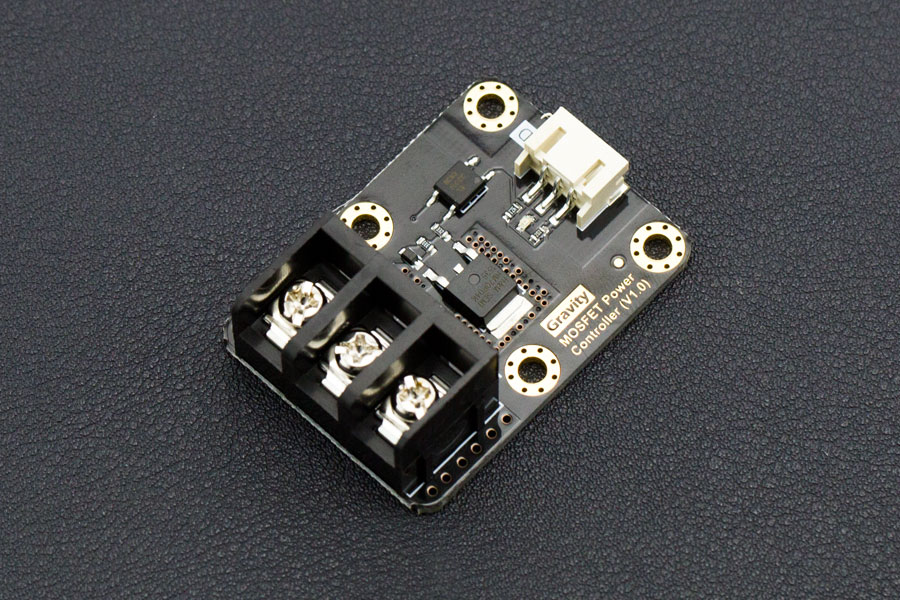

Gravity: MOSFET Power Controller.

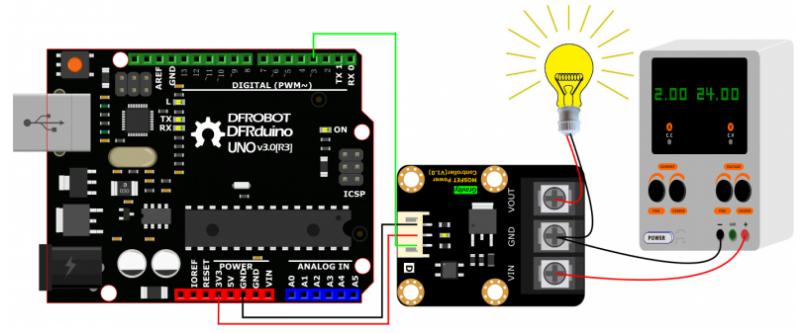

El Controlador de Potencia MOSFET es un módulo avanzado diseñado para controlar dispositivos de alta corriente con microcontroladores que tienen pines GPIO de corriente limitada, como Intel Edison, Raspberry Pi y placas Arduino. A diferencia de los módulos de relé tradicionales, este controlador MOSFET puede manejar corrientes más grandes (hasta 20A) y opera a frecuencias de conmutación más altas (hasta 1 kHz), lo que lo hace ideal para aplicaciones que requieren conmutación rápida, como el control de robots. El módulo acepta un amplio rango de voltaje de entrada y cuenta con una interfaz estándar PH2.0-3P para facilitar su integración con shields de expansión de Arduino, ofreciendo una solución simple y lista para usar.

Características:

• Amplio rango de voltaje: Soporta voltajes de entrada (VIN) de 5V a 36V DC.
• Manejo de alta corriente: Capaz de manejar hasta 20A de corriente (se recomienda un disipador de calor externo si la corriente supera los 10A).
• Voltaje de control lógico: Funciona con un voltaje de control lógico de 3.3V a 10V DC, compatible con varios microcontroladores.
• Alta frecuencia de conmutación: Soporta conmutación rápida ON-OFF con una frecuencia de hasta 1 kHz.

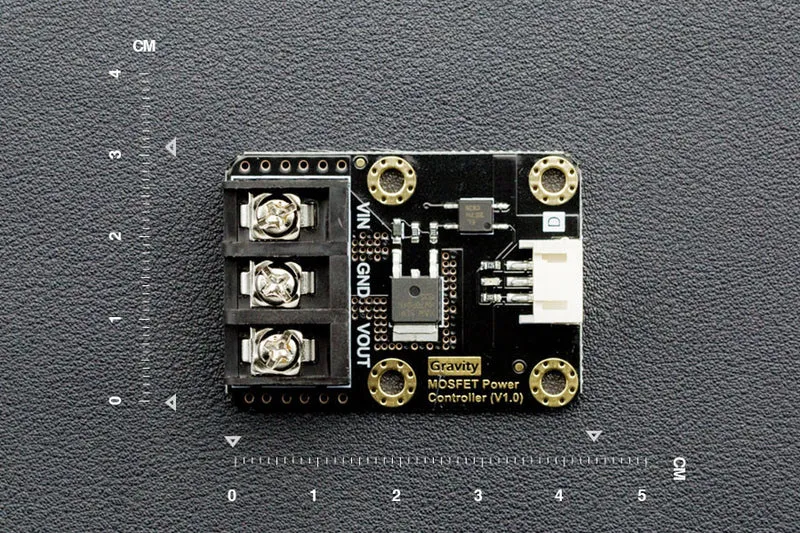

• Diseño compacto: Tamaño reducido (44×32 mm) para fácil integración en diversos proyectos.
• Tiempos de conmutación bajos: T(on) = 20 µs, T(off) = 50 µs, permitiendo tiempos de respuesta rápidos.
• Amplio rango de temperatura: Funciona eficientemente en condiciones extremas (-55°C a 155°C).

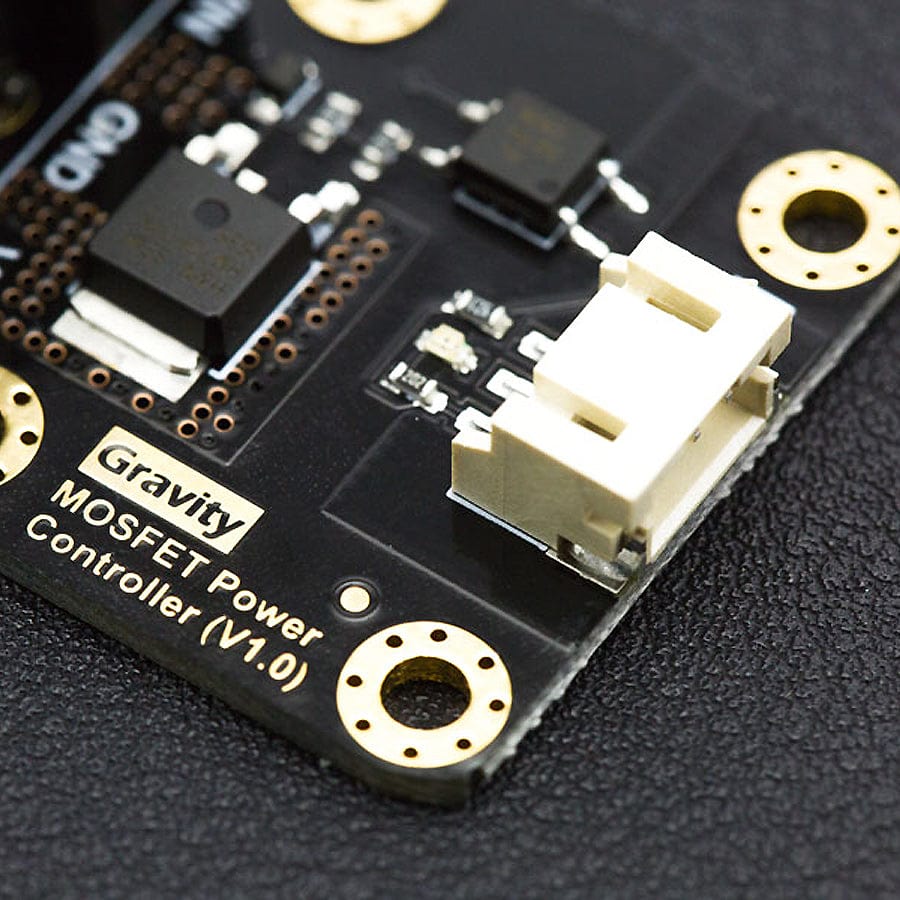

• Interfaz fácil: Incluye una interfaz estándar PH2.0-3P para una conexión sencilla con shields de expansión IO de Arduino.

Este módulo es ideal para proyectos que requieren un control rápido y confiable de dispositivos de alta potencia, manteniendo la compatibilidad con microcontroladores que cuentan con pines GPIO de baja corriente.

Documentación:

• Schematic. [AQUÍ].
• Layout. [AQUÍ].
• WIKI del producto [AQUÍ].

Incluye:

• Gravity: MOSFET Power Controller x1.
• Gravity Digital Sensor Cable x1.
